เครื่องบดตัวอย่างแบบ Vibrating Cup Mill สำหรับหิน แร่ ดิน และงานเตรียมตัวอย่างวิเคราะห์

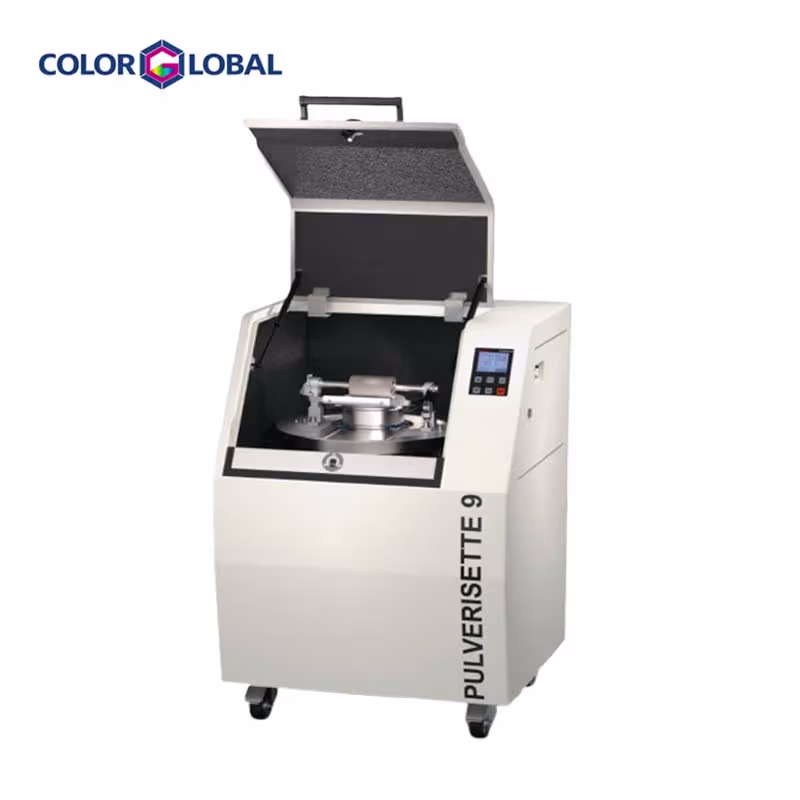

FRITSCH PULVERISETTE 9 คือ เครื่องบด และ เครื่องบดตัวอย่าง แบบ Vibrating Cup Mill จากเยอรมนีที่ออกแบบมาสำหรับงาน Sample Preparation ในห้องปฏิบัติการโดยเฉพาะเหมาะกับการใช้งานเป็น เครื่องบดตัวอย่างแบบ Vibrating Cup Mill,เครื่องบดหิน ที่ใช้ใน ห้องแล็บ, เครื่องบดแร่ธาตุ, เครื่องบดดินรวมถึงงานเตรียม ตัวอย่างเครื่องบดตัวอย่าง XRF และงานวิเคราะห์ธาตุอื่น ๆ เครื่องเดียวรองรับการบดเพื่อลดขนาดตัวอย่างแข็ง แตกเปราะ หรือมีเส้นใย ให้ได้ความละเอียดระดับวิเคราะห์อย่างรวดเร็วจึงเหมาะอย่างยิ่งสำหรับผู้ที่ต้องการ เครื่องบดตัวอย่างห้องปฏิบัติการ คุณภาพสูง มองหา เครื่องบดตัวอย่างเยอรมัน ที่เชื่อถือได้ และต้องการวางแผนงบประมาณสำหรับงานวิจัยและควบคุมคุณภาพในหลากหลายอุตสาหกรรม
ด้วยแนวคิดการบดแบบ Vibrating Cup Mill ที่ใช้แรงกด แรงกระแทก และแรงเสียดทานร่วมกัน PULVERISETTE 9 สามารถบดตัวอย่างได้ทั้งแบบเปียกและแห้ง ให้ได้ขนาดอนุภาคระดับไมครอนภายในเวลาไม่กี่นาทีตอบโจทย์ทุกงาน การเตรียมตัวอย่างสำหรับวิเคราะห์ ที่ต้องการความรวดเร็ว ความแม่นยำและการทำซ้ำที่เชื่อถือได้ในห้องปฏิบัติการ
หลักการทำงานของเครื่องบดตัวอย่าง FRITSCH PULVERISETTE 9
เครื่องบดตัวอย่างแบบคัพมิล FRITSCH PULVERISETTE 9 ทำงานบนหลักการบดแบบสั่น (vibration-grinding principle) โดยชุดถ้วยบดจะถูกยึดอยู่บนจานสั่นที่เคลื่อนที่เป็นวงกลมในแนวราบด้วยความถี่สูง ทำให้ตัวอย่างภายในถ้วยถูกบดด้วยแรงกระแทกและแรงเสียดทานจากชิ้นส่วนบด (puck และ ring) อย่างต่อเนื่องจนได้ความละเอียดตามต้องการ เมื่อจานสั่นหมุนเป็นวงกลมในแนวราบ ตัวอย่างจะถูกเร่งความเร็วไปชนกับผนังถ้วยและชิ้นส่วนบดซ้ำ ๆ ส่งผลให้โครงสร้างของวัสดุแตกออกอย่างรวดเร็ว เหมาะสำหรับวัสดุที่แข็ง กึ่งแข็ง เปราะ หรือเป็นเส้นใย และสามารถบดได้ทั้งแบบแห้งและแบบเปียกจนได้ความละเอียดระดับ 10–20 ไมครอนภายในเวลาไม่กี่นาที

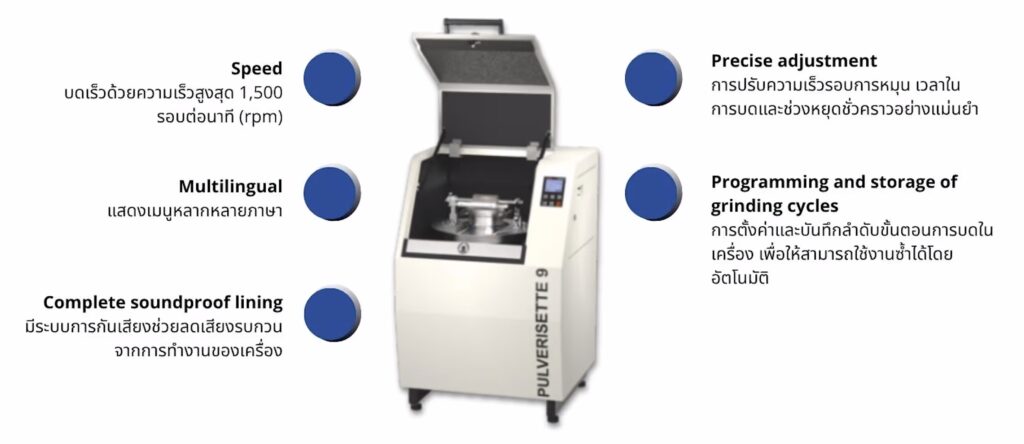

คุณสมบัติเครื่อง PULVERISETTE 9
- เครื่องบดตัวอย่างแบบ Vibrating Cup Mill ความเร็วสูง ช่วยบดตัวอย่างได้รวดเร็วมากจนถึงความละเอียดระดับ 10–20 µm ภายในเวลาไม่กี่นาที
- เหมาะสำหรับตัวอย่างที่แข็ง กึ่งแข็ง เปราะ และเป็นเส้นใย รวมถึงงานบดที่ต้องการหลีกเลี่ยงโลหะปนเปื้อน (มีวัสดุชุดบดให้เลือกหลายชนิด เช่น เหล็กชุบแข็ง ทังสเตนคาร์ไบด์ อาเกต เซอร์โคเนียมออกไซด์)
- รองรับขนาดตัวอย่างที่ใส่ในโถบดสูงสุดประมาณ 12 มม. ปริมาตรชุดบด 50–250 มล. และบดแบบ batch ได้สูงสุดราว 250 มล. ต่อรอบ เหมาะสำหรับงานเตรียมตัวอย่างในห้องแลบและ QC
- มอเตอร์กำลังสูง ปรับความเร็วได้ 600–1500 rpm ทำให้ได้พลังงานการบดสูง แต่เครื่องทำงานเงียบ มีฉนวนกันเสียง และระบบล็อกฝาครอบที่ปลอดภัย
- ตั้งเวลา ความเร็ว รอบการทำงาน และโปรแกรมการบดซ้ำได้ผ่านเมนูบนจอ LCD และสามารถตั้งค่าโปรแกรมการบดทำซ้ำได้ เหมาะกับงานเตรียมตัวอย่างสำหรับ XRF, XRD และเทคนิคสเปกโตรสโกปีอื่น ๆ
รายละเอียดเกี่ยวกับเครื่องบดตัวอย่าง FRITSCH PULVERISETTE 9
- คุณสมบัติทางเทคนิด
- อุตสาหกรรมที่ใช้งาน
- รายการอุปกรณ์เสริม
- คำถามที่พบบ่อย
- Link รายละเอียดที่เกี่ยวข้อง
| รายการ | Specification เครื่องบดตัวอย่าง FRITSCH PULVERISETTE 9 |
|---|---|
| Working principle | impact (Vibrating Cup Mill) |
| Optimal for material type | hard, medium-hard, brittle, fibrous samples and for metal free-grinding |
| Grinding tools | grinding puck with impact rings |
| Materials of the grinding tools | hardened steel, chromium-free tool steel, hardmetal tungsten carbide, agate, zirconium oxide |
| Max. feed size (depending on the material) | 12 mm |
| Min. sample quantity | 10 – 20 ml |
| Max. throughput (depends on material) | 250 ml |
| Final fineness | 10 – 20 µm |
| Feeding | batchwise |
| Motor speed | 600 – 1500 rpm |
| Bearings | ball- and cylindrical roller bearings |
| Electrical details | 200–240 V / 1~, 50–60 Hz, 1470 Watt |
|
Emission sound pressure level (DIN EN ISO 3746) |
Approx. LpAd = 81 dB (depending on the material to be ground and grinding set) |
| Weight | 267 kg |
| Dimensions (W x D x H) | floor instrument 77 × 76 × 116 cm |
| กลุ่มอุตสาหกรรมหลัก | ตัวอย่างอุตสาหกรรมย่อยที่ใช้งานเครื่อง FRITSCH PULVERISETTE 9 |
|---|---|
| ธรณีวิทยา เหมืองแร่ และโลหะวิทยา | ห้องแล็บธรณีวิทยา, ห้องแล็บแร่วิทยา, เหมืองแร่โลหะและอโลหะ, โรงถลุงโลหะ ใช้บดหิน แร่ ถ่านหิน ตะกรันเหล็ก และตัวอย่างจากเหมือง เพื่อเตรียมตัวอย่างสำหรับการวิเคราะห์ XRF, XRD และการวิเคราะห์ทางเคมี |
| เซรามิก แก้ว และวัสดุอนินทรีย์ | โรงงานผลิตเซรามิก กระเบื้อง สุขภัณฑ์ วัสดุทนไฟ และโรงงานแก้ว ใช้บดวัตถุดิบและตัวอย่าง QC เช่น ดิน หิน แร่ และฟริตต์ ให้ได้ผงละเอียดสม่ำเสมอก่อนการวิเคราะห์องค์ประกอบและควบคุมคุณภาพ |
| อุตสาหกรรมเคมีและวัสดุอนินทรีย์ | โรงงานเคมีอนินทรีย์, สารเติมแต่ง (additives), ผงเคมีสำหรับงานวิเคราะห์ ใช้บดสารแข็งและผงตัวอย่างให้ได้ความละเอียดระดับการวิเคราะห์ สำหรับงาน Spectroscopy, XRF, XRD และการวิเคราะห์อื่น ๆ |
| ดิน การเกษตร และสิ่งแวดล้อม | ห้องแล็บดินและปุ๋ย, ห้องแล็บสิ่งแวดล้อม, การวิเคราะห์ตัวอย่างดิน ตะกอน และวัสดุจากสิ่งแวดล้อม ใช้บดตัวอย่างให้เป็นผงเนื้อเดียวกัน เพื่อตรวจสอบธาตุอาหาร การปนเปื้อน และคุณภาพดิน |
| เกษตรกรรมและวัสดุชีวภาพ | ห้องแล็บเกษตร, เมล็ดพืช, วัสดุชีวมวล, ของแข็งจากกระบวนการผลิตด้านเกษตร ใช้บดตัวอย่างแข็ง กึ่งแข็ง และเป็นเส้นใย เพื่อเตรียมสำหรับการวิเคราะห์ ธาตุอาหาร สารตกค้าง และสมบัติทางเคมี |
| งานเตรียมตัวอย่างก่อนการวิเคราะห์เชิงสเปกโตรสโกปี | ห้องแล็บที่เตรียมตัวอย่างสำหรับ XRF, XRD, Infrared, Fluorescence และเทคนิค Spectroscopy อื่น ๆ ที่ต้องการผงตัวอย่างละเอียด ลดโลหะปนเปื้อน และมีความสม่ำเสมอสูงในเวลาอันสั้น |
| ห้องปฏิบัติการวิเคราะห์และ QC ในโรงงานอุตสาหกรรม | ห้องแล็บควบคุมคุณภาพในโรงงานเหมืองแร่ เซรามิก เคมี วัสดุก่อสร้าง และอุตสาหกรรมที่ต้องบดตัวอย่างแข็งและเปราะอย่างรวดเร็ว เพื่อสนับสนุนงาน QC รายวันและการเฝ้าติดตามกระบวนการผลิต |
| รายการอุปกรณ์เสริม | รายละเอียดอุปกรณ์เสริมสำหรับเครื่อง FRITSCH PULVERISETTE 9 |
|---|---|
| ชุดถ้วยบด (Grinding sets) – ขนาด 50, 100, 250 ml | ชุดถ้วยบดสำหรับ PULVERISETTE 9 มีให้เลือก 3 ขนาดปริมาตรใช้งาน 50 ml, 100 ml และ 250 ml เพื่อให้เหมาะกับปริมาณตัวอย่างที่ต้องการบดในแต่ละงาน โดยปริมาณบรรจุสูงสุดและต่ำสุดจะอิงตามขนาดของชุดบดในคู่มือ |
| ชุดบดวัสดุเหล็กชุบแข็ง (Hardened steel grinding set) | ชุดถ้วยบดและชิ้นส่วนบดที่ผลิตจากเหล็กชุบแข็ง เหมาะสำหรับตัวอย่างที่แข็งและเปราะทั่วไป ให้ความทนทานต่อการสึกหรอดี เหมาะกับงานประจำวันในห้องแลบที่ไม่กังวลเรื่องโลหะปนเปื้อนเล็กน้อย |
| ชุดบดเหล็กเครื่องมือปลอดโครเมียม (Chromium-free tool steel) | เหมาะสำหรับงานวิเคราะห์ที่ต้องการลดการปนเปื้อนของโครเมียม เช่น งานวิเคราะห์ธาตุในวัสดุก่อสร้าง หรือแร่บางชนิด ช่วยควบคุมพื้นหลังของธาตุ Cr ในการวิเคราะห์ XRF/XRD ได้ดียิ่งขึ้น |
| ชุดบดทังสเตนคาร์ไบด์ (Tungsten carbide grinding set) | สำหรับตัวอย่างที่แข็งมากและมีฤทธิ์ขัดสีสูง เช่น แร่แข็ง ตะกรัน และวัสดุทนไฟ มีความทนทานต่อการสึกหรอสูงมาก และช่วยลดเวลาในการบดเมื่อเทียบกับวัสดุที่ความหนาแน่นต่ำกว่า |
| ชุดบดอะเกต (Agate grinding set) | เหมาะสำหรับงานวิเคราะห์ที่ต้องการลดการปนเปื้อนจากโลหะให้มากที่สุด เช่น งานด้านธรณีเคมีและสิ่งแวดล้อมที่ต้องการพื้นหลังโลหะต่ำ แต่ไม่เหมาะกับตัวอย่างที่แข็งหรือขัดสีมากเกินไป |
| ชุดบดเซอร์โคเนียมออกไซด์ (Zirconium oxide grinding set) | ใช้กับตัวอย่างที่ต้องหลีกเลี่ยงการปนเปื้อนโลหะและต้องการความทนสึกหรอสูง เหมาะสำหรับวัสดุขั้นสูง วัสดุเซรามิก และผงสำหรับงานวิจัยที่ต้องการความบริสุทธิ์สูง |
| ฝาล็อกและแหวนยึดชุดบด (Grinding set clamping accessories) | ประกอบด้วยฝาปิดและแหวนยึดสำหรับล็อกชุดถ้วยบดให้แน่นหนาขณะทำงาน ออกแบบให้ใช้งานง่าย ลดโอกาสการคลายตัวของชุดบดและเพิ่มความปลอดภัยขณะบดความเร็วสูง |
| มือจับกันความร้อน (Heat-insulated handles) | มือจับที่ออกแบบมาเพื่อลดการนำความร้อนจากชุดถ้วยบดมายังผู้ใช้งาน ทำให้จับถอดประกอบชุดบดได้สะดวกมากขึ้นหลังการบดที่ใช้พลังงานสูงและเกิดความร้อน |
| ล้อเลื่อนรับน้ำหนักพร้อมตัวล็อกเบรก (Heavy-duty wheels with brake) | ชุดล้อเลื่อนสำหรับติดตั้งกับตัวเครื่อง PULVERISETTE 9 เพื่อให้ง่ายต่อการเคลื่อนย้ายในห้องปฏิบัติการ ประกอบด้วยล้อรับน้ำหนัก 4 ล้อ โดยมี 2 ล้อที่มาพร้อมระบบเบรกสำหรับล็อกตำแหน่ง |
| เครื่องอัดเม็ดตัวอย่างแบบไฮดรอลิก (Manual hydraulic Pellet Press) | เครื่องอัดเม็ดตัวอย่างด้วยแรงกดสูงประมาณ 250 kN ใช้สำหรับอัดผงที่บดด้วย P9 ให้เป็นเม็ดตัวอย่างสำหรับ XRF หรือการวิเคราะห์อื่น ๆ เป็นอุปกรณ์เสริมที่ใช้งานร่วมกับการเตรียมตัวอย่างแบบผงได้อย่างลงตัว |
| คำถามที่พบบ่อยเกี่ยวกับเครื่อง FRITSCH PULVERISETTE 9 | คำตอบ |
|---|---|
| 1. เครื่องบดตัวอย่าง FRITSCH PULVERISETTE 9 เหมาะกับตัวอย่างประเภทไหน? | เหมาะสำหรับตัวอย่างที่แข็ง กึ่งแข็ง เปราะ และเป็นเส้นใย เช่น หิน แร่ ตะกรันโลหะ ดิน เซรามิก ถ่านหิน วัสดุทางการเกษตร และตัวอย่างจากสิ่งแวดล้อม โดยเฉพาะงานที่ต้องการบดให้ได้ความละเอียดระดับการวิเคราะห์อย่างรวดเร็ว |
| 2. หลักการทำงานของเครื่อง PULVERISETTE 9 เป็นแบบไหน? | PULVERISETTE 9 เป็นเครื่องบดแบบ Vibrating Cup Mill ใช้การสั่นในแนวราบความถี่สูง ทำให้ชุดถ้วยบดและชิ้นส่วนบด (puck และ rings) เคลื่อนที่ด้วยแรงเหวี่ยง ทำให้ตัวอย่างถูกบดด้วยแรงกระแทกและแรงเสียดทานจนได้ขนาดอนุภาคที่ต้องการ |
| 3. เครื่อง P9 สามารถบดได้ละเอียดแค่ไหน และใช้เวลาประมาณเท่าไร? | โดยทั่วไปสามารถบดได้ถึงความละเอียดประมาณ 10–20 µm ขึ้นกับชนิดของตัวอย่าง และเงื่อนไขการบด หลายกรณีใช้เวลาเพียงไม่กี่นาทีในการเตรียมตัวอย่างให้พอสำหรับงานวิเคราะห์ทั่วไป |
| 4. ขนาดตัวอย่างป้อนสูงสุดและปริมาณตัวอย่างต่อรอบเป็นเท่าไร? | ตัวอย่างที่ป้อนได้มีขนาดอนุภาคสูงสุดประมาณ 12 มิลลิเมตร ปริมาณตัวอย่างต่ำสุดราว 10–20 มิลลิลิตร และปริมาณบดต่อรอบสูงสุดประมาณ 250 มิลลิลิตร ขึ้นกับชนิดวัสดุและชุดถ้วยบดที่เลือกใช้ |
| 5. มีวัสดุชุดถ้วยบดและอุปกรณ์บดให้เลือกแบบใดบ้าง? | มีวัสดุให้เลือกหลายชนิด ได้แก่ เหล็กชุบแข็ง (hardened steel), chromium-free tool steel, hardmetal tungsten carbide, agate และ zirconium oxide เพื่อให้เหมาะกับงานทั่วไปหรืองานที่ต้องการลดโลหะปนเปื้อน |
| 6. เครื่อง P9 ใช้สำหรับงานเตรียมตัวอย่างเพื่อการวิเคราะห์อะไรได้บ้าง? | ใช้เตรียมตัวอย่างสำหรับการวิเคราะห์ XRF, XRD, Infrared spectroscopy, Fluorescence และเทคนิควิเคราะห์อื่น ๆ ที่ต้องการผงตัวอย่างละเอียด และมีความสม่ำเสมอสูง โดยคำนึงถึงการลดการปนเปื้อนจากชุดบด |
| 7. สามารถบดแบบเปียก (wet grinding) ได้หรือไม่? | สามารถใช้สำหรับการบดแบบเปียกได้ในหลายกรณี ขึ้นอยู่กับประเภทตัวอย่าง และการเลือกชุดถ้วยบดที่เหมาะสม อย่างไรก็ตามต้องปฏิบัติตามคำแนะนำเรื่องปริมาณตัวอย่างและของเหลว ในคู่มือการใช้งานเพื่อความปลอดภัยและป้องกันการรั่วซึม |
| 8. ความเร็วรอบมอเตอร์ของเครื่อง P9 อยู่ในช่วงเท่าไร และปรับได้หรือไม่? | ความเร็วรอบของมอเตอร์อยู่ในช่วงประมาณ 600–1500 rpm และสามารถปรับความถี่การสั่นได้ผ่านระบบควบคุมความถี่ (frequency transformer) เพื่อให้เหมาะสมกับชนิดตัวอย่างและเวลาในการบด |
| 9. เครื่อง PULVERISETTE 9 มีข้อดีด้านความปลอดภัยและการใช้งานอย่างไรบ้าง? | เครื่องออกแบบให้วางชุดถ้วยบดบนรางเลื่อนและระบบล็อกอย่างมั่นคง ลดการยกน้ำหนักมากเกินไปและป้องกันการคลายตัวขณะบด ฝาครอบและระบบ interlock ช่วยเพิ่มความปลอดภัยระหว่างการทำงาน และระดับเสียงถูกควบคุมให้อยู่ในเกณฑ์มาตรฐานห้องแลบ |
| 10. เครื่อง P9 เหมาะกับการใช้งานในอุตสาหกรรมประเภทใดบ้าง? | เหมาะกับอุตสาหกรรมเหมืองแร่ โลหะวิทยา เซรามิก แก้ว เคมี วัสดุก่อสร้าง เกษตร ดินและสิ่งแวดล้อม รวมถึงห้องปฏิบัติการวิเคราะห์และ QC ที่ต้องบดตัวอย่างแข็งและเปราะอย่างรวดเร็วเพื่อเตรียมวิเคราะห์ |
| 11. ระดับเสียงของเครื่องขณะทำงานอยู่ประมาณเท่าไร? | ระดับความดันเสียงตามมาตรฐาน DIN EN ISO 3746 อยู่ที่ประมาณ LpAd ≈ 81 dB โดยค่าจริงอาจเปลี่ยนแปลงเล็กน้อยตามชนิดของตัวอย่างและชุดถ้วยบดที่ใช้ |
| 12. ต้องดูแลรักษาและทำความสะอาดเครื่องอย่างไร? | หลังการใช้งานควรถอดชุดถ้วยบดออก ทำความสะอาดภายในถ้วยและชิ้นส่วนบดให้หมดผงตัวอย่าง ใช้แปรงหรือเครื่องดูดฝุ่นช่วยลดฝุ่นฟุ้ง และไม่ควรใช้ของมีคมขูดพื้นผิวของถ้วยบด ควรตรวจสอบยางรองและจุดยึดต่าง ๆ ตามระยะเพื่อยืดอายุการใช้งาน |
| 13. ต้องเลือกวัสดุของชุดถ้วยบดอย่างไรให้เหมาะกับงาน? | หากเป็นงานทั่วไปที่ไม่กังวลเรื่องการปนเปื้อนโลหะ สามารถใช้เหล็กชุบแข็งได้ สำหรับงานวิเคราะห์ธาตุที่ต้องลดการปนเปื้อนโลหะหนักนิยมใช้ chromium-free steel หรือ agate ส่วนงานที่ต้องการความทนสึกหรอสูงจะเลือกใช้ tungsten carbide หรือ zirconium oxide |
| 14. เครื่อง P9 ต่างจาก Planetary Ball Mill อย่างไร? | Vibrating Cup Mill P9 เน้นการบดตัวอย่างแข็งและเปราะให้ได้ความละเอียดระดับการวิเคราะห์ อย่างรวดเร็วในปริมาณที่ค่อนข้างคงที่ ส่วน Planetary Ball Mill จะยืดหยุ่นกับงานผสม และการบดเพื่อวิจัยวัสดุ เช่น mechanical alloying หรือการทดลองหลายสูตรในรอบเดียว แต่ใช้เวลาบดนานกว่าในหลายกรณี |
| 15. ถ้าต้องการทดสอบตัวอย่างก่อนสั่งซื้อ หรือขอคำแนะนำการเลือกชุดบดทำได้อย่างไร? | ลูกค้าในประเทศไทยสามารถติดต่อบริษัท คัลเลอ โกลโบล จำกัด เพื่อส่งตัวอย่างมาทดสอบ หรือปรึกษาการเลือกชุดถ้วยบดและเงื่อนไขการบดให้เหมาะกับกระบวนการผลิตและการวิเคราะห์ ทีมงานสามารถให้คำแนะนำตามชนิดวัสดุและเทคนิคการวิเคราะห์ที่ใช้งานอยู่ |
บริษัท คัลเลอ โกลโบล จำกัด เป็นตัวแทนจำหน่ายเครื่องบดตัวอย่างและเครื่องเตรียมตัวอย่าง FRITSCH อย่างเป็นทางการเพียงผู้เดียวในประเทศไทย ให้บริการทั้งด้านการจำหน่าย ให้คำปรึกษา การทดสอบตัวอย่าง และบริการหลังการขาย สอบถามราคาเครื่องบดตัวอย่างรุ่น PULVERISETTE 9 รวมถึงเครื่องรุ่นอื่น ๆ ในตระกูล FRITSCH ทีมงาน Color Global มีประสบการณ์ในการเลือกเครื่องมือที่เหมาะสมกับประเภทตัวอย่างและกระบวนการผลิตของลูกค้าในอุตสาหกรรมต่าง ๆ พร้อมสนับสนุนการติดตั้ง อบรมการใช้งาน และการบำรุงรักษาเครื่องบดและเครื่องเตรียมตัวอย่างอย่างต่อเนื่อง
สามารถติดต่อขอข้อมูลผ่านช่องทางไลน์” หรือฟอร์มบนเว็บ ได้ผ่านช่องทางติดต่อที่ระบุบนเว็บไซต์ Color Global หรือสามารถติดต่อผ่านช่องทาง Line Officeial Account ได้ที่ @colorglobal เพื่อขอใบเสนอราคาและนัดสาธิตเครื่องได้โดยตรงครับ
