PULVERISETTE 1 Model II คืออะไร
PULVERISETTE 1 classic line Model II คือเครื่องบดตัวอย่างห้องปฏิบัติการแบบ Jaw Crusher รุ่นที่ออกแบบมาสำหรับตัวอย่างชิ้นใหญ่ โดยขยายขนาดป้อนสูงสุดเป็น 95 mm และเพิ่มกำลังมอเตอร์ให้รองรับ throughput ได้สูงสุดประมาณ 200 kg/h ทำให้เหมาะกับงานเตรียมตัวอย่างในเหมือง โรงปูน และโรงงานวัสดุก่อสร้างที่ต้องการบดตัวอย่างจำนวนมากต่อเนื่อง.
เครื่องรุ่นนี้ใช้สำหรับการบดหยาบ (pre‑crushing) ก่อนนำตัวอย่างไปบดละเอียดด้วยเครื่องบดประเภทอื่นของ FRITSCH เช่น Disk Mill หรือ Planetary Mill จึงช่วยลดเวลาและควบคุมขนาดตัวอย่างได้แม่นยำในขั้นตอนเตรียมตัวอย่างทั้งหมด.
เครื่องบดลดขนาดตัวอย่างแบบแรงกดอัด
หลักการทำงานของ Jaw Crusher PULVERISETTE 1 Model II
การบดเกิดจากแรงกดอัดสูงระหว่างกรามบดคงที่ (fixed crushing jaw) กับกรามบดเคลื่อนที่ (movable crushing jaw) ภายในห้องบดปิดสนิท ตัวอย่างจะถูกป้อนเข้าจากด้านบน ผ่านช่องป้อนที่รองรับชิ้นตัวอย่างได้ถึง 95 mm แล้วถูกบดให้แตกตัวเมื่อกรามเคลื่อนที่ขยับเข้า‑ออกด้วยการเคลื่อนที่แบบ eccentric.
ขนาดชิ้นสุดท้ายถูกกำหนดด้วยช่องว่างระหว่างกรามบด ซึ่งสามารถปรับได้ทีละขั้นด้วยตัวปรับ gap 10 ระดับจากด้านนอก ผู้ใช้จึงควบคุม final fineness ได้ในช่วงประมาณ 1–15 mm และสามารถเลือกระหว่างการทำงานแบบ batch (เก็บในถาด) หรือแบบ continuous (ปล่อยลงภาชนะหรือ Disk Mill ต่อเนื่อง) ได้ตามกระบวนการของแต่ละโรงงาน

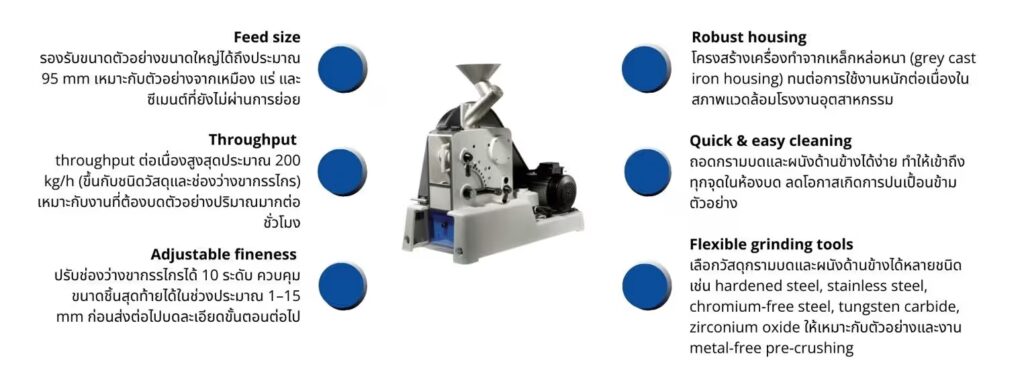

คุณสมบัติเด่นของเครื่องบดตัวอย่าง FRITSCH PULVERISETTE 1 Model II
- รองรับตัวอย่างชิ้นใหญ่: ขนาดป้อนสูงสุดถึง 95 mm เหมาะกับตัวอย่างจากไซต์งานเหมือง ซีเมนต์ และวัสดุก่อสร้างที่ยังไม่ผ่านการย่อยเบื้องต้น.
- ปริมาณการบดต่อเนื่องสูง: throughput สูงสุดประมาณ 200 kg/h (ขึ้นกับชนิดวัสดุและช่องว่างขากรรไกร) เหมาะกับการเตรียมตัวอย่างปริมาณมากในแต่ละวัน.
- ปรับขนาดชิ้นงานได้ยืดหยุ่น: ปรับ gap ระหว่างกรามบดได้ 10 ระดับ ให้ final fineness ประมาณ 1–15 mm ควบคุมขนาดชิ้นงานก่อนเข้าสู่ขั้นตอนบดละเอียดต่อไปได้แม่นยำ.
- ตัวเครื่องแข็งแรง ทนงานหนัก: โครงเครื่องทำจากเหล็กหล่อหนา (grey cast iron housing) พร้อมฝาครอบป้องกัน ช่วยรองรับการใช้งานต่อเนื่องในสภาพแวดล้อมโรงงานอุตสาหกรรม.
- ทำความสะอาดสะดวก: สามารถถอดกรามบดและผนังด้านข้างออกได้ง่ายเพียงไม่กี่ขั้นตอน ทำให้ทำความสะอาดห้องบดได้ทั่วถึง ลดการปนเปื้อนข้ามตัวอย่างระหว่างชุดการทดสอบ
ความแตกต่างระหว่าง PULVERISETTE 1 Model I และ Model II
PULVERISETTE 1 classic line จะมีให้เลือก 2 รุ่นคือ Model II และ Model I โดย Model II รองรับชิ้นงานขนาดป้อนใหญ่กว่า (สูงสุดประมาณ 95 มม.) และให้ throughput สูงสุดประมาณ 200 กก./ชม. สำหรับงานที่ต้องการปริมาณมากขึ้น ขณะที่ Model I เหมาะกับงานบดตัวอย่างขนาดป้อนสูงสุดประมาณ 60 มม. พร้อมอัตราการไหลผ่านต่อเนื่องสูงสุดประมาณ 140 กก./ชม
รายการ |
PULVERISETTE 1 Model II classic line |
PULVERISETTE 1 Model I classic line |
|---|---|---|
| Working principle | pressure (Jaw Crusher) | pressure (Jaw Crusher) |
| ประเภทวัสดุที่เหมาะสม | very hard, hard, medium-hard, brittle, abrasive, metal-free grinding เช่นเดียวกัน |
very hard, hard, medium-hard, brittle, abrasive, metal-free grinding (เมื่อตั้งวัสดุ jaw ให้เหมาะสม) |
| Max. feed size | 95 mm | 60 mm |
| Min. sample quantity | 20 ml | 20 ml |
| Max. continuous throughput | 200 kg/h (ขึ้นกับวัสดุและช่องว่างขากรรไกร) | 140 kg/h (ขึ้นกับวัสดุและช่องว่างขากรรไกร) |
| Final fineness | 1 – 15 mm (ช่วงเดียวกัน) | 1 – 15 mm |
| Eccentric oscillations | 308 movements/min (เท่ากัน) | 308 movements/min |
| Electrical details (std) | 400 V/3~, 50 Hz, 2600 W | 400 V/3~, 50 Hz, 1340 W |
รายละเอียดเกี่ยวกับเครื่องบดตัวอย่าง FRITSCH PULVERISETTE 1 classic line Model II
- คุณสมบัติทางเทคนิด
- อุตสาหกรรมที่ใช้งาน
- รายการอุปกรณ์เสริม
- คำถามที่พบบ่อย
- Link รายละเอียดที่เกี่ยวข้อง
| หัวข้อ | ข้อมูล |
|---|---|
| Working principle | pressure (Jaw Crusher) |
| Optimal for material type | very hard, hard, medium-hard, brittle, abrasive samples and metal-free grinding |
| Grinding tools | fixed and movable crushing jaws |
| Materials of the grinding tools | hardened steel, stainless steel, chromium-free tool steel, manganese steel, hardmetal tungsten carbide, zirconium oxide |
| Max. feed size (depending on the material) | 95 mm |
| Min. sample quantity | 20 ml |
| Max. continuous throughput (depends on material and gap width) | 200 kg/h |
| Final fineness | 1 – 15 mm |
| Feeding | batchwise / continuous |
| Eccentric oscillations | 308 movements/min |
|
Electrical details (standard) (Other voltages available on request) |
400 V/3~, 50 Hz, 2600 Watt |
| Instrument also available in the following voltage |
200 V/3~, 60 Hz, 2600 Watt order no. 01.7060.00 |
|
Emission sound pressure level at the workplace according to DIN EN ISO 3746 (depending on the material to be crushed) |
approx. LpAd = 93 dB |
| Weight | 205 kg |
| Dimensions (W x D x H) | bench top instrument 50 × 80 × 80 cm |
| อุตสาหกรรม | ตัวอย่างการใช้งานของ Model II |
|---|---|
| เหมืองแร่ / โลหะ (Mining, Metallurgy) | บดหิน แร่ และ core samples ขนาดชิ้นใหญ่จากไซต์เหมือง เพื่อลดขนาดให้เหลือ 1–15 mm ก่อนส่งต่อไปบดละเอียดหรือวิเคราะห์องค์ประกอบทางเคมีและแร่ธาตุ |
| อุตสาหกรรมเคมี (Chemical industry) | บดวัตถุดิบเคมีที่แข็งหรือเปราะ เช่น เกลืออนินทรีย์ ตัวเร่งปฏิกิริยา เม็ดสารเคมี เพื่อลดขนาดก่อนการผสมหรือการวิเคราะห์คุณภาพ |
| ธรณีวิทยาและแร่วิทยา (Geology & Mineralogy) | เตรียมตัวอย่างหิน แกนเจาะ ตะกอน และตัวอย่างดินหินสำหรับการวิเคราะห์ XRF/XRD หรือการศึกษาลักษณะโครงสร้างแร่ |
| อุตสาหกรรมแก้ว (Glass industry) | บดเศษแก้วและตัวอย่างแก้วจากกระบวนการผลิต เพื่อตรวจสอบคุณภาพวัตถุดิบ และทดสอบสมบัติวัสดุ |
| อุตสาหกรรมเซรามิก (Ceramics industry) | บดตัวอย่างดินเผา เซรามิก ซินเทอร์ และวัสดุทนไฟ เพื่อตรวจสอบขนาดอนุภาค และคุณสมบัติก่อน/หลังการเผา |
| งานวิจัยดินและสิ่งแวดล้อม (Soil research) | บดดิน หินผุ และตัวอย่างจากสนามภาคสนาม เพื่อเตรียมสำหรับการทดสอบ คุณสมบัติดินและการวิเคราะห์ปนเปื้อนต่าง ๆ |
| รายการอุปกรณ์เสริม | รายละเอียดการใช้งานกับ Model II |
|---|---|
| ชุดกรามบดและผนังด้านข้าง (Grinding set) วัสดุต่าง ๆ | ชุด fixed และ movable crushing jaws พร้อม lateral support walls มีให้เลือกหลายวัสดุ เช่น hardened steel, stainless steel, chromium‑free tool steel, manganese steel, hardmetal tungsten carbide และ zirconium oxide เพื่อปรับให้เหมาะกับชนิดตัวอย่างและลดการปนเปื้อนโลหะ[web:166][web:183]. |
| ชุดสำหรับงาน metal‑free pre‑crushing | Conversion kit สำหรับการบดแบบไม่ปนเปื้อนโลหะ เหมาะกับตัวอย่างเปราะในงานเซรามิก และงานที่ต้องควบคุมธาตุโลหะอย่างเคร่งครัด ประกอบด้วย funnel และลิ้นชัก (drawer) เคลือบโพลิเมอร์ เพื่อป้องกันการสัมผัสโลหะจากตัวเครื่อง[web:181][web:183]. |
| Funnel / ระบบป้อนตัวอย่างแบบต่อเนื่อง | funnel ขนาดใหญ่และอุปกรณ์ยึดสำหรับป้อนตัวอย่างต่อเนื่อง (continuous feeding) ช่วยให้ใช้ Model II เป็นเครื่อง pre‑crushing ก่อนป้อนเข้า Disk Mill หรือระบบบดขั้นต่อไป[web:181][web:186]. |
| ถาด/ลิ้นชักรองรับตัวอย่างบด (Collecting vessel / drawer) | ภาชนะและลิ้นชักรองรับตัวอย่างหลังบดหลายขนาด สามารถถอดเข้า‑ออกได้ง่าย เพื่อเทตัวอย่างหรือเปลี่ยนภาชนะสำหรับงาน batch และงานต่อเนื่อง[web:181]. |
| ฝาครอบ Plexiglas สำหรับดูการบด | ฝาครอบใสช่วยให้สังเกตการบดภายในได้โดยตรง พร้อมช่วยลดการฟุ้งกระจายของฝุ่น และเพิ่มความปลอดภัยขณะใช้งาน[web:41][web:130]. |
| ชุด rack สำหรับต่อร่วมกับ Disk Mill PULVERISETTE 13 | Mounting rack สำหรับติดตั้ง Jaw Crusher PULVERISETTE 1 classic line Model II คู่กับ Disk Mill PULVERISETTE 13 classic line เป็นไลน์ pre‑crushing + fine crushing ในชุดเดียว ช่วยประหยัดพื้นที่และรับตัวอย่างต่อเนื่อง[web:181][web:183]. |
| Conversion kit สำหรับการใช้งานแบบต่อเนื่อง (continuous operation) | ชุดดัดแปลงสำหรับใช้งาน Model II แบบ continuous throughput ร่วมกับอุปกรณ์รับตัวอย่างและระบบ downstream ตามสเปกของ FRITSCH classic line[web:186]. |
| เอกสาร IQ/OQ สำหรับระบบคุณภาพ (IQ/OQ documentation) | เอกสาร IQ/OQ ในรูปแบบแบบสอบถาม เพื่อช่วยทีม QA/Validation ใช้ประกอบการรับรองเครื่องมือ ตามระบบคุณภาพของห้องปฏิบัติการหรือโรงงาน[web:181][web:130]. |
| ข้อ | คำถาม | คำตอบ (สรุปสั้น ๆ) |
|---|---|---|
| 1 | PULVERISETTE 1 classic line Model II เหมาะกับการใช้งานประเภทไหน และต่างจาก Model I อย่างไร | Model II ออกแบบมาสำหรับตัวอย่างชิ้นใหญ่และปริมาณมาก รองรับ feed size ได้ถึง 95 mm และ throughput สูงสุดประมาณ 200 kg/h ในขณะที่ Model I รองรับ 60 mm และ throughput ต่ำกว่า จึงเหมาะกับห้องแล็บทั่วไปมากกว่า[web:33][web:41]. |
| 2 | Model II รองรับขนาดชิ้นตัวอย่างป้อนสูงสุดเท่าไร และให้ throughput ต่อเนื่องได้ประมาณเท่าไร | รองรับขนาดป้อนสูงสุดประมาณ 95 mm และให้ throughput ต่อเนื่องได้ประมาณ 200 kg/h ทั้งนี้ขึ้นกับชนิดวัสดุและการตั้งค่าช่องว่างขากรรไกร[web:33][web:143]. |
| 3 | เครื่องบดรุ่นนี้บดวัสดุประเภทใดได้บ้าง | เหมาะสำหรับวัสดุ very hard, hard, medium-hard, brittle และ abrasive เช่น หิน แร่ ซีเมนต์ แก้ว เซรามิก และสามารถใช้สำหรับ metal‑free grinding เมื่อเลือกวัสดุของกรามบดให้เหมาะสม[web:33][web:140]. |
| 4 | ถ้าต้องการใช้งานแบบต่อเนื่องทั้งวัน Model II เหมาะหรือไม่ และควรพักเครื่องอย่างไร | Model II รองรับงานต่อเนื่องแบบ batch หรือ continuous ได้ดี แต่ควรเว้นช่วงพักเครื่องเป็นระยะตามคู่มือการใช้งานและสภาพโหลดของตัวอย่าง เพื่อยืดอายุการใช้งานของมอเตอร์และชุดกรามบด[web:64][web:176]. |
| 5 | สามารถปรับขนาดชิ้นสุดท้ายของตัวอย่างได้ในช่วงกี่มิลลิเมตร และปรับอย่างไร | ขนาดชิ้นสุดท้ายโดยทั่วไปอยู่ในช่วงประมาณ 1–15 mm โดยปรับผ่านตัวปรับช่องว่างขากรรไกร (gap setting) ที่ด้านนอกของตัวเครื่อง ซึ่งมีหลายระดับให้เลือก[web:33][web:143]. |
| 6 | มีวัสดุของกรามบดและผนังห้องบดให้เลือกกี่แบบ และเลือกอย่างไรให้ปนเปื้อนต่ำ | มีวัสดุให้เลือกหลายแบบ เช่น hardened steel, stainless steel, chromium‑free steel, manganese steel, tungsten carbide และ zirconium oxide โดยเลือกให้เข้ากับชนิดตัวอย่างและข้อกำหนดด้านการปนเปื้อนโลหะในงานวิเคราะห์[web:33][web:173]. |
| 7 | สามารถใช้บดตัวอย่างที่มีความชื้นหรือมีความเหนียวเล็กน้อยได้หรือไม่ | ออกแบบมาสำหรับตัวอย่างแข็งถึงแข็งมากและเปราะ ตัวอย่างที่ชื้นหรือเหนียวมากอาจจับตัวเป็นก้อนและติดในห้องบด จึงควรทำให้แห้งหรือเลือกวิธีเตรียมตัวอย่างอื่นตามคู่มือแนะนำ[web:64][web:176]. |
| 8 | ต้องต่อกับระบบดูดฝุ่นหรือไม่ และเครื่องรองรับการต่อ dust extractor อย่างไร | แนะนำให้ใช้ร่วมกับระบบดูดฝุ่นภายนอกเมื่อบดวัสดุที่เกิดฝุ่นมาก โดยเครื่องมีพอร์ตสำหรับต่อกับ dust extractor เพื่อช่วยลดฝุ่นในบริเวณทำงานและป้องกันผู้ใช้งาน[web:14][web:41]. |
| 9 | PULVERISETTE 1 Model II ใช้แรงดันไฟฟ้ามาตรฐานเท่าไร และมีตัวเลือกแรงดันอื่นหรือไม่ | เวอร์ชันมาตรฐานใช้ไฟ 400 V/3~, 50 Hz, 2600 W และมีเวอร์ชัน 200 V/3~, 60 Hz, 2600 W ให้เลือก รวมถึงแรงดันอื่น ๆ ที่สามารถสอบถามเพิ่มเติมได้จากตัวแทนจำหน่าย[web:140][web:143]. |
| 10 | น้ำหนักและขนาดตัวเครื่องเท่าไร และต้องใช้โต๊ะแบบไหนวางเครื่อง | ตัวเครื่องหนักประมาณ 205 kg และมีขนาดโดยประมาณ 50 × 80 × 80 cm ควรติดตั้งบนโต๊ะหรือฐานที่รับน้ำหนักได้ดี มีความมั่นคง และอยู่ในพื้นที่ระบายอากาศได้สะดวก[web:140][web:143]. |
| 11 | วิธีทำความสะอาดกรามบดและห้องบดของ Model II ทำอย่างไร | สามารถถอดกรามบดและผนังด้านข้างออกได้ง่ายตามขั้นตอนในคู่มือ จากนั้นใช้แปรง เครื่องดูดฝุ่น หรือเป่าลมทำความสะอาด เพื่อลดการปนเปื้อนข้ามตัวอย่างระหว่างแต่ละชุดงาน[web:64][web:176]. |
| 12 | สามารถต่อ Model II เข้ากับ Disk Mill หรือเครื่องบดอื่นของ FRITSCH เป็นไลน์ต่อเนื่องได้หรือไม่ | สามารถจัดเป็นระบบ pre‑crushing ร่วมกับเครื่องบดชนิดอื่นของ FRITSCH ได้ เช่น ใช้ Model II บดหยาบก่อนแล้วป้อนต่อเข้า Disk Mill หรือ Planetary Mill ผ่าน chute/adapter ที่เหมาะสม[web:14][web:33]. |
| 13 | ระดับเสียงขณะใช้งานของ PULVERISETTE 1 Model II อยู่ที่ประมาณกี่เดซิเบล | ระดับเสียงความดันเสียงที่ตำแหน่งผู้ใช้งานอยู่ที่ประมาณ LpAd ≈ 93 dB ตามมาตรฐาน DIN EN ISO 3746 (ขึ้นกับวัสดุที่บด) จึงควรใช้ในห้องที่มีการป้องกันเสียงหรือสวมอุปกรณ์ป้องกันหู[web:140][web:143]. |
| 14 | มีอุปกรณ์เสริมใดบ้างที่แนะนำสำหรับการใช้งาน Model II | มีตัวเลือกเช่น funnel สำหรับป้อนตัวอย่างแบบต่อเนื่อง, collecting basin, racks สำหรับวางภาชนะเก็บตัวอย่าง และชุดกรามบด/ผนังห้องบดวัสดุต่าง ๆ เพื่อปรับให้เหมาะกับงานแต่ละประเภท[web:173][web:159]. |
| 15 | หากซื้อ PULVERISETTE 1 Model II ในประเทศไทย จะได้รับบริการอะไรจาก Color Global บ้าง | Color Global ในฐานะตัวแทนจำหน่าย FRITSCH อย่างเป็นทางการในไทย ให้บริการให้คำปรึกษา เลือกรุ่นและ configuration ให้เหมาะกับงาน จัดส่ง ติดตั้ง สาธิตการใช้งาน และดูแลบริการหลังการขายตามเงื่อนไขการรับประกัน[web:41][web:149]. |
ตัวอย่างก่อนและหลังบด
กดเมาส์ปุ่มซ้ายค้างเพื่อเลื่อนดู เลือนเมาส์ไปทางขวา: ก่อนบด, เลือนเมาส์ไปทางซ้าย: หลังบด
ช่องทางการสั่งซื้อเครื่องบดตัวอย่าง FRITSCH PULVERISETTE 1 (Model I & Modle II) ในประเทศไทย
เครื่องบดตัวอย่าง FRITSCH PULVERISETTE 1 (ทั้ง Model I และ Model II classic line) สามารถซื้อในประเทศไทยได้จากบริษัท Color Global Co., Ltd ซึ่งเป็นตัวแทนจำหน่าย FRITSCH อย่างเป็นทางการแต่เพียงผู้เดียวในไทย คุณสามารถให้ลูกค้าเข้าไปที่หน้า Jaw Crushers ของ Color Global แล้วกดปุ่ม “ติดต่อขอข้อมูลผ่านช่องทางไลน์” หรือฟอร์มบนเว็บเพื่อขอใบเสนอราคาและนัดสาธิตเครื่องได้โดยตรงครับ
บริษัท คัลเลอ โกลโบล จำกัด เป็นตัวแทนจำหน่ายเครื่องบดตัวอย่างและเครื่องเตรียมตัวอย่าง FRITSCH อย่างเป็นทางการเพียงผู้เดียวในประเทศไทย ให้บริการทั้งด้านการจำหน่าย ให้คำปรึกษา การทดสอบตัวอย่าง และบริการหลังการขายสำหรับเครื่องบดตัวอย่างรุ่น PULVERISETTE 1 Jaw Crushers Model I และ Model II รวมถึงเครื่องรุ่นอื่น ๆ ในตระกูล FRITSCH ทีมงาน Color Global มีประสบการณ์ในการเลือกเครื่องมือที่เหมาะสมกับประเภทตัวอย่างและกระบวนการผลิตของลูกค้าในอุตสาหกรรมต่าง ๆ พร้อมสนับสนุนการติดตั้ง อบรมการใช้งาน และการบำรุงรักษาเครื่องบดและเครื่องเตรียมตัวอย่างอย่างต่อเนื่อง สามารถติดต่อขอข้อมูลผ่านช่องทางไลน์” หรือฟอร์มบนเว็บเพื่อขอใบเสนอราคาและนัดสาธิตเครื่องได้โดยตรงครับ
