เครื่องบดตัวอย่าง Planetary Ball Mill สำหรับบดแห้ง บดเปียก และลดขนาดอนุภาค

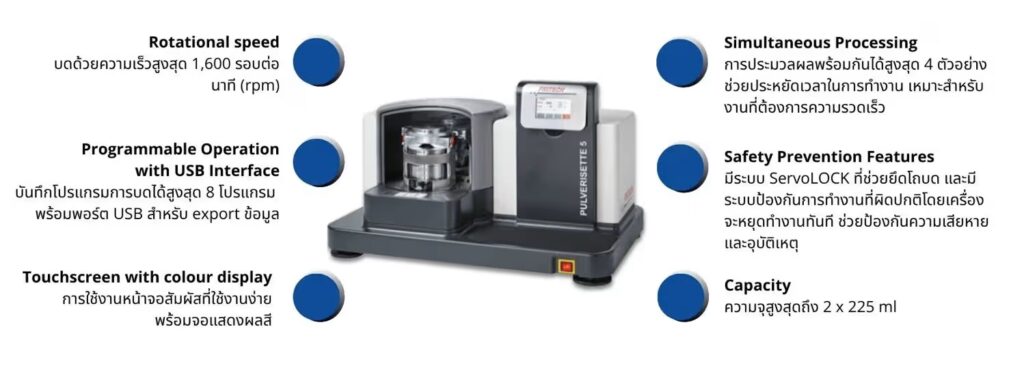

FRITSCH PULVERISETTE 5 Premium Line คือเครื่องบดตัวอย่างแบบ Planetary Ball Mill สำหรับงาน Sample Preparation ในห้องปฏิบัติการและงานวิจัย โดยใช้แรงกระแทก (Impact Force) และแรงเสียดสีจากการเคลื่อนที่ของลูกบอลบดภายในโถบด เพื่อบดและลดขนาดอนุภาคของตัวอย่างได้อย่างรวดเร็วและสม่ำเสมอ
เครื่องบดตัวอย่างรุ่นนี้มี 2 Stations รองรับปริมาณตัวอย่างประมาณ 15–450 ml และสามารถใช้โถบดขนาด 125, 150, 250, 420 และ 500 ml โดยสามารถบดตัวอย่างได้ทั้งแบบแห้ง (Dry Grinding) และแบบเปียก (Wet Grinding) รวมถึงรองรับการบดภายใต้ก๊าซเฉื่อย (Inert Gas) สำหรับงานวิจัยและการเตรียมตัวอย่างที่ต้องควบคุมสภาวะการบด
PULVERISETTE 5 Premium Line ให้ความเร็วรอบจานหมุนหลักสูงสุด 800 rpm ความเร็วรอบโถบดสูงสุด 1,600 rpm และแรงเร่งเหวี่ยงสูงสุด 64 g โดยสามารถให้ความละเอียดสุดท้ายต่ำกว่า 0.1 µm ขึ้นอยู่กับชนิดของวัสดุและเงื่อนไขการบด จึงเหมาะสำหรับการบดตัวอย่างหินและแร่ โลหะ เซรามิก วัสดุศาสตร์ เคมี เภสัชกรรม ชีววิทยา รวมถึงงาน Mechanical Alloying, Mixing, Homogenization และงานวิจัยด้าน Nanotechnology
ระบบ ServoLOCK ช่วยให้การยึดโถบดเป็นแบบ Motor-driven และมีระบบตรวจสอบการติดตั้งโถบด รวมถึงระบบหยุดเครื่องเมื่อเกิดความไม่สมดุลหรือสภาวะการทำงานที่ไม่เหมาะสม ช่วยเพิ่มความปลอดภัยและความสามารถในการทำซ้ำของกระบวนการบด
หลักการทำงานของ FRITSCH PULVERISETTE 5 Premium Line
FRITSCH PULVERISETTE 5 Premium Line ทำงานด้วยหลักการของ Planetary Ball Mill โดยอาศัยการหมุนของจานหมุนหลัก (Main Disk) ร่วมกับการหมุนของโถบด (Grinding Bowl) ในทิศทางที่สัมพันธ์กัน ทำให้เกิดแรงเหวี่ยงและพลังงานเชิงกลสูงภายในโถบด ลูกบดจะเคลื่อนที่ด้วยความเร็วสูงและถ่ายเทพลังงานไปยังตัวอย่างที่อยู่ภายในโถ
ในระหว่างการบด ตัวอย่างจะได้รับทั้งแรงกระแทก (Impact) จากการชนกันของลูกบดกับตัวอย่างและแรงเสียดทาน (Friction) ระหว่างลูกบด ตัวอย่าง และผิวด้านในของโถบด การทำงานร่วมกันของแรงทั้งสองช่วยให้วัสดุแตกตัวและลดขนาดอนุภาคลงอย่างต่อเนื่อง เหมาะสำหรับการเตรียมตัวอย่างที่ต้องการความละเอียดและความสม่ำเสมอสูง
ผู้ใช้งานสามารถปรับความเร็วรอบของเครื่องให้เหมาะสมกับชนิดของวัสดุ ขนาดเริ่มต้นของตัวอย่าง ปริมาณตัวอย่าง และวัตถุประสงค์ของการบด การเลือกชนิดและขนาดของ Grinding Bowl รวมถึงวัสดุและขนาดของ Grinding Balls ก็มีผลต่อพลังงานในการบด ระยะเวลาการบด และขนาดอนุภาคสุดท้ายที่ได้
ด้วยหลักการ Planetary Ball Mill ทำให้ PULVERISETTE 5 Premium Line สามารถใช้สำหรับการลดขนาดอนุภาค (Particle Size Reduction) การบดละเอียด (Fine Grinding) การผสม (Mixing) การทำให้ตัวอย่างเป็นเนื้อเดียวกัน (Homogenization) และงาน Mechanical Alloying โดยสามารถประยุกต์ใช้ได้กับวัสดุหลายประเภท ทั้งงานวิจัยด้านวัสดุศาสตร์ ธรณีวิทยาและแร่ โลหะ เซรามิก เคมี เภสัชกรรม และงานวิจัยด้านวัสดุระดับไมโครและนาโน
การควบคุมความเร็ว เวลาในการบด ชนิดของโถบด และวัสดุของลูกบดให้เหมาะสมกับตัวอย่าง เป็นปัจจัยสำคัญในการสร้างกระบวนการเตรียมตัวอย่างที่มีความสม่ำเสมอและสามารถทำซ้ำได้ ซึ่งช่วยให้ตัวอย่างที่ผ่านการบดมีความเหมาะสมสำหรับขั้นตอนการวิเคราะห์หรือการทดสอบในลำดับถัดไป
คุณสมบัติและจุดเด่นของ FRITSCH PULVERISETTE 5 Premium Line
FRITSCH PULVERISETTE 5 Premium Line ได้รับการออกแบบสำหรับงานบดและเตรียมตัวอย่างที่ต้องการประสิทธิภาพ ความสม่ำเสมอ และการควบคุมกระบวนการบดอย่างแม่นยำ โดยรวมเทคโนโลยีและระบบช่วยควบคุมการทำงานไว้ในเครื่องเดียว เพื่อรองรับการเตรียมตัวอย่างสำหรับงานวิเคราะห์และงานวิจัยที่หลากหลาย
ระบบ ServoLOCK ช่วยให้การติดตั้งและล็อก Grinding Bowl ทำได้อย่างสะดวกและปลอดภัย ขณะที่ระบบ RFID ช่วยตรวจสอบข้อมูลของโถบดและสนับสนุนการตั้งค่าการทำงานให้เหมาะสมกับอุปกรณ์ที่เลือกใช้ นอกจากนี้ยังมีระบบควบคุมการบดที่ช่วยให้ผู้ใช้งานสามารถกำหนดและบันทึกเงื่อนไขการทำงานได้อย่างเป็นระบบ
PULVERISETTE 5 Premium Line รองรับการบดทั้งแบบแห้ง (Dry Grinding) และแบบเปียก (Wet Grinding) รวมถึงการบดภายใต้ก๊าซเฉื่อยสำหรับงานที่ต้องควบคุมสภาวะแวดล้อมของตัวอย่าง จึงสามารถประยุกต์ใช้กับงาน Sample Preparation, Fine Grinding, Mixing, Homogenization และ Mechanical Alloying ได้หลากหลาย
ด้วยโครงสร้างแบบ 2 Grinding Stations และความสามารถในการเลือกใช้ Grinding Bowls และ Grinding Balls หลายรูปแบบ ผู้ใช้งานสามารถปรับกระบวนการบดให้เหมาะกับชนิดของวัสดุ ปริมาณตัวอย่าง และวัตถุประสงค์ของการวิเคราะห์ เพื่อให้ได้กระบวนการเตรียมตัวอย่างที่มีความสม่ำเสมอและสามารถทำซ้ำได้
รายละเอียดเกี่ยวกับเครื่องบดตัวอย่าง FRITSCH Pulverisette 5 Premium Line
- คุณสมบัติทางเทคนิด
- อุตสาหกรรมที่ใช้งาน
- รายการอุปกรณ์เสริม
- คำถามที่พบบ่อย
- Link รายละเอียดที่เกี่ยวข้อง
| รายการ | รายละเอียดทางเทคนิคของเครื่อง |
|---|---|
| Working principle | impact force |
| Optimal for material type | hard, medium-hard, soft, brittle, tough, moist |
| Number of grinding stations | 2 |
| Grinding tools | grinding bowls and grinding balls |
| Materials of the grinding tools | agate, zirconium oxide, hardened stainless steel, hardmetal tungsten carbide, silicon nitride |
| Grinding bowl sizes | 125, 150, 250, 420, 500 ml |
| Grinding ball diameter | 0.1 - 20 mm |
| Max. feed size (depends on material) | 10 mm |
| Sample quantity | 15 - 450 ml |
| Final fineness (depends on material) | < 0.1 µm |
| Typical grinding time down to analytical fineness | 3 min |
| Grinding process | wet and dry |
| Grinding in inert gas | yes |
| Gas pressure and temperature measurement | yes |
| Max. rotational speed grinding bowls | 1600 rpm |
| Rotational speed of main disk | 100 - 800 rpm |
| Transmission ratio planetary disk / grinding bowl | i relative = 1 : -2 |
| Effective diameter of main disk | 180 mm |
| Centrifugal acceleration (g = 9.81 m/s²) | 64 g |
| Interfaces | yes |
| Electrical Details, additional voltages available upon request | 200-240 V/1~, 50-60 Hz, 2800 watt |
| Emission sound pressure level at the workplace according to DIN EN ISO 3746 (depending on the material to be ground, grinding bowls/balls, selected rotational speed) | approx. LpAd = 84 dB |
| Weight | 110 kg |
| Dimensions (W × D × H) | Bench-top instrument: 82 × 52 × 48 cm |
| Industry / Application | Typical Applications |
|---|---|
| Mining & Minerals | บดและลดขนาดตัวอย่างแร่ หิน และวัสดุธรณีวิทยา เพื่อเตรียมตัวอย่างสำหรับการวิเคราะห์ |
| Metallurgy & Materials | เตรียมตัวอย่างโลหะ วัสดุโลหะ และวัสดุศาสตร์สำหรับการวิเคราะห์และการวิจัย |
| Geology & Mineralogy | บดตัวอย่างหิน แร่ และวัสดุทางธรณีวิทยาเพื่อการวิเคราะห์องค์ประกอบและการวิจัย |
| Soil Research | เตรียมและลดขนาดตัวอย่างดินสำหรับงานวิจัยและการวิเคราะห์ในห้องปฏิบัติการ |
| Ceramics & Glass | บดและผสมวัตถุดิบเซรามิก แก้ว และวัสดุอนินทรีย์ เพื่อเตรียมตัวอย่างและพัฒนาสูตร |
| Chemical Industry | บดสารเคมีและวัตถุดิบสำหรับงานวิจัย การพัฒนาผลิตภัณฑ์ และการเตรียมตัวอย่าง |
| Pharmaceutical Industry | เตรียมตัวอย่างสารและวัตถุดิบทางเภสัชกรรมสำหรับงานวิจัยและการวิเคราะห์ |
| Food & Feed | บดและเตรียมตัวอย่างอาหาร ธัญพืช และวัตถุดิบอาหารสัตว์สำหรับการวิเคราะห์ |
| Nanotechnology | ลดขนาดอนุภาคและเตรียมวัสดุสำหรับงานวิจัยด้านวัสดุนาโนและ Nanotechnology |
| Battery & Energy Materials | บด ผสม และทำ Homogenization วัสดุสำหรับงานวิจัยด้านแบตเตอรี่และวัสดุพลังงาน |
| Research & Development | ใช้เป็นเครื่องบดตัวอย่างในห้องปฏิบัติการสำหรับการวิจัย พัฒนาวัสดุ และพัฒนากระบวนการ |
| Laboratory & Sample Preparation | เตรียมตัวอย่างก่อนการวิเคราะห์ โดยการบดละเอียด ลดขนาดอนุภาค ผสม และทำ Homogenization |
| Accessory / Equipment | Details / Application |
|---|---|
| Grinding Bowls | โถบดสำหรับใช้กับ PULVERISETTE 5 Premium Line มีขนาด 125, 150, 250, 420 และ 500 ml สามารถเลือกวัสดุและขนาดให้เหมาะกับตัวอย่าง |
| Grinding Balls | ลูกบดสำหรับการบดด้วยแรงกระแทกและแรงเสียดทาน มีเส้นผ่านศูนย์กลางประมาณ 0.1–20 mm โดยเลือกขนาดให้เหมาะกับวัสดุและระดับความละเอียดที่ต้องการ |
| Agate Grinding Set | ชุดโถบดและลูกบดวัสดุ Agate เหมาะสำหรับงานที่ต้องการลดการปนเปื้อนจากวัสดุของอุปกรณ์บด |
| Zirconium Oxide Grinding Set | ชุดโถบดและลูกบด Zirconium Oxide สำหรับงานที่ต้องการความทนทานต่อการสึกหรอและควบคุมการปนเปื้อนของตัวอย่าง |
| Hardened Stainless Steel Grinding Set | ชุดโถบดและลูกบด Stainless Steel แบบ Hardened สำหรับงานบดวัสดุหลากหลายประเภทและงานเตรียมตัวอย่างทั่วไป |
| Tungsten Carbide Grinding Set | ชุดโถบดและลูกบด Hardmetal Tungsten Carbide สำหรับงานที่ต้องการความแข็งและความทนทานต่อการสึกหรอสูง |
| Silicon Nitride Grinding Set | ชุดโถบดและลูกบด Silicon Nitride สำหรับงานวิจัยและการเตรียมตัวอย่างที่ต้องการคุณสมบัติเฉพาะของวัสดุบด |
| Grinding Bowl Clamping System | ระบบสำหรับติดตั้งและยึด Grinding Bowl เข้ากับเครื่องอย่างเหมาะสม เพื่อรองรับการทำงานของระบบ Planetary Ball Mill |
| Inert Gas Grinding Accessories | อุปกรณ์สำหรับการบดภายใต้ก๊าซเฉื่อย เหมาะสำหรับตัวอย่างที่ต้องการควบคุมสภาวะแวดล้อมระหว่างกระบวนการบด |
| Grinding Bowl Lid / Sealing Accessories | อุปกรณ์ประกอบสำหรับปิดผนึก Grinding Bowl เพื่อรองรับการบดแบบแห้ง แบบเปียก หรือการบดภายใต้สภาวะที่ต้องควบคุม |
| Grinding Bowl Accessories | อุปกรณ์ประกอบสำหรับ Grinding Bowl เพื่อให้เหมาะกับชนิดของตัวอย่าง ปริมาณตัวอย่าง และกระบวนการบดที่เลือกใช้งาน |
| คำถามเกี่ยวกับเครื่องบดตัวอย่าง | คำตอบ |
|---|---|
| FRITSCH PULVERISETTE 5 Premium Line เป็นเครื่องบดตัวอย่างแบบใด? | เป็นเครื่องบดตัวอย่างแบบ Planetary Ball Mill สำหรับห้องปฏิบัติการและงานวิจัย ใช้สำหรับบด ลดขนาดอนุภาค ผสม และทำ Homogenization ของตัวอย่าง |
| PULVERISETTE 5 Premium Line ใช้บดตัวอย่างประเภทใดได้บ้าง? | สามารถใช้บดตัวอย่างได้หลายประเภท เช่น วัสดุแข็ง กึ่งแข็ง อ่อน เปราะ เหนียว และวัสดุที่มีความชื้น โดยต้องเลือก Grinding Bowl และ Grinding Ball ให้เหมาะกับตัวอย่าง |
| เครื่องบดตัวอย่าง PULVERISETTE 5 Premium Line ใช้บดแร่และหินได้หรือไม่? | ได้ เหมาะสำหรับการเตรียมตัวอย่างแร่ หิน และวัสดุทางธรณีวิทยา เพื่อบดลดขนาดก่อนนำไปวิเคราะห์หรือทดสอบในห้องปฏิบัติการ |
| PULVERISETTE 5 Premium Line ใช้บดตัวอย่างโลหะได้หรือไม่? | สามารถประยุกต์ใช้กับตัวอย่างโลหะและวัสดุศาสตร์ได้ โดยควรเลือกชนิดของ Grinding Bowl และ Grinding Ball ให้เหมาะกับความแข็งและคุณสมบัติของตัวอย่าง |
| เครื่องบดตัวอย่าง PULVERISETTE 5 Premium Line บดตัวอย่างได้ละเอียดเท่าไร? | สามารถทำความละเอียดสุดท้ายได้ถึง < 0.1 µm สำหรับวัสดุและเงื่อนไขการบดที่เหมาะสม โดยความละเอียดจริงขึ้นอยู่กับชนิดของตัวอย่าง อุปกรณ์บด และพารามิเตอร์การบด |
| PULVERISETTE 5 Premium Line สามารถบดตัวอย่างให้มีขนาดระดับนาโนได้หรือไม่? | สามารถใช้สำหรับงานลดขนาดอนุภาคที่มีความละเอียดสูง รวมถึงงานวิจัยด้านวัสดุนาโน ทั้งนี้ผลลัพธ์ขึ้นอยู่กับชนิดของวัสดุและเงื่อนไขการบด |
| PULVERISETTE 5 Premium Line บดตัวอย่างแบบแห้งได้หรือไม่? | ได้ รองรับการบดแบบแห้ง (Dry Grinding) เหมาะสำหรับตัวอย่างที่ต้องการลดขนาดอนุภาคโดยไม่เติมของเหลวในกระบวนการบด |
| PULVERISETTE 5 Premium Line บดตัวอย่างแบบเปียกได้หรือไม่? | ได้ รองรับการบดแบบเปียก (Wet Grinding) สามารถเลือกใช้ของเหลวหรือสภาวะการบดที่เหมาะสมกับคุณสมบัติของตัวอย่างและวัตถุประสงค์ของการเตรียมตัวอย่าง |
| ปริมาณตัวอย่างที่ PULVERISETTE 5 สามารถบดได้เท่าไร? | รองรับปริมาณตัวอย่างประมาณ 15–450 ml โดยปริมาณที่เหมาะสมขึ้นอยู่กับขนาดของ Grinding Bowl และคุณสมบัติของตัวอย่าง |
| ตัวอย่างก่อนบดสามารถมีขนาดใหญ่ได้เท่าไร? | รองรับขนาด Feed Size สูงสุดประมาณ 10 mm โดยขึ้นอยู่กับชนิดและคุณสมบัติของวัสดุ |
| PULVERISETTE 5 Premium Line ใช้บดตัวอย่างสำหรับการวิเคราะห์ได้หรือไม่? | ได้ เหมาะสำหรับงาน Sample Preparation โดยใช้บดและทำให้ตัวอย่างมีความละเอียดและความสม่ำเสมอเหมาะสมก่อนนำไปวิเคราะห์หรือทดสอบ |
| PULVERISETTE 5 Premium Line เหมาะสำหรับงานเตรียมตัวอย่างในห้องปฏิบัติการหรือไม่? | เหมาะสำหรับห้องปฏิบัติการและหน่วยงานวิจัยที่ต้องการบดลดขนาดตัวอย่างอย่างมีประสิทธิภาพ รวมถึงงาน Sample Preparation, Fine Grinding, Mixing และ Homogenization |
| PULVERISETTE 5 Premium Line มี Grinding Station กี่สถานี? | มี 2 Grinding Stations สามารถรองรับการติดตั้ง Grinding Bowls สำหรับการบดตัวอย่างตามการจัดชุดอุปกรณ์ที่เหมาะสม |
| PULVERISETTE 5 Premium Line ใช้ Grinding Bowl ขนาดใดได้บ้าง? | รองรับ Grinding Bowl ขนาด 125, 150, 250, 420 และ 500 ml สามารถเลือกขนาดให้เหมาะกับปริมาณและลักษณะของตัวอย่าง |
| ควรเลือก Grinding Bowl สำหรับบดตัวอย่างอย่างไร? | ควรพิจารณาชนิด ความแข็ง ความเหนียว ความชื้น ปริมาณตัวอย่าง และข้อกำหนดด้านการปนเปื้อน เพื่อเลือกวัสดุและขนาดของ Grinding Bowl ให้เหมาะสม |
| Grinding Bowl ของ PULVERISETTE 5 มีวัสดุอะไรบ้าง? | มีวัสดุให้เลือก เช่น Agate, ZirPremium Line conium Oxide, Hardened Stainless Steel, Hardmetal Tungsten Carbide และ Silicon Nitride โดยแต่ละวัสดุเหมาะกับตัวอย่างและวัตถุประสงค์ที่แตกต่างกัน |
| PULVERISETTE 5 Premium Line ใช้บดตัวอย่างที่ต้องการควบคุมการปนเปื้อนได้หรือไม่? | สามารถเลือกวัสดุของ Grinding Bowl และ Grinding Ball ให้เหมาะกับตัวอย่างและข้อกำหนดด้านการปนเปื้อน เพื่อช่วยควบคุมการปนเปื้อนจากอุปกรณ์บด |
| PULVERISETTE 5 Premium Line ใช้บดตัวอย่างภายใต้ก๊าซเฉื่อยได้หรือไม่? | ได้ รองรับการบดภายใต้ก๊าซเฉื่อย (Inert Gas) สำหรับตัวอย่างที่ต้องการควบคุมสภาวะแวดล้อมระหว่างกระบวนการบด |
| PULVERISETTE 5 Premium Line เหมาะกับตัวอย่างสำหรับงานวิจัยหรือไม่? | เหมาะสำหรับงานวิจัยและพัฒนาที่ต้องการเตรียมตัวอย่างอย่างเป็นระบบ เช่น งานวัสดุศาสตร์ แร่ โลหะ เซรามิก สารเคมี วัสดุนาโน และงานพัฒนาวัสดุ |
| ต้องการเลือกเครื่องบดตัวอย่าง PULVERISETTE 5 Premium Line ให้เหมาะกับตัวอย่าง ต้องทำอย่างไร? | ควรพิจารณาชนิดของตัวอย่าง ขนาดเริ่มต้น ปริมาณตัวอย่าง ความละเอียดที่ต้องการ รูปแบบการบดแบบแห้งหรือเปียก และข้อกำหนดด้านการปนเปื้อน เพื่อเลือก Grinding Bowl, Grinding Ball และเงื่อนไขการบดให้เหมาะสม |
ตัวอย่างก่อนและหลังบด
