PULVERISETTE 6 Classic Line (Pุ6 CL) FRITSCH เครื่องบดตัวอย่าง

เครื่องบดตัวอย่าง FRITSCH PULVERISETTE 6 Classic Line Planetary Mono Mill ระดับห้องปฏิบัติการ

เครื่องบดตัวอย่างเทคโนโลยีชั้นนำจากเยอรมนี สำหรับงานวิจัยและห้องแล็บมาตรฐานสากล ที่ให้ผลลัพธ์แม่นยำ ทำซ้ำได้ และเหมาะสำหรับงานวิจัยระดับมืออาชีพ FRITSCH PULVERISETTE 6 Classic Line คือคำตอบที่นักวิจัยและห้องปฏิบัติการชั้นนำทั่วโลกเลือกใช้มากว่า 100 ปี

หมวดหมู่: Planetary Mills ป้ายกำกับ: Fritsch P6, Grinding balls, Milling, Planetary mono mill, PULVERISETTE 6, เครื่องบด, เครื่องบดลดขนาดตัวอย่างโดยใช้แรงกระแทก

คำอธิบาย

เครื่องบดลดขนาดตัวอย่าง FRITSCH PULVERISETTE 6

PULVERISETTE 6 เป็นเครื่องบดตัวอย่างแบบ Planetary Mono Mill ที่ใช้เทคโนโลยีการหมุนแบบการเคลื่อนที่ของจานหมุนสวนทางกับโถบดตัวอย่าง (Planetary Principle) ทำให้ลูกบอล (grinding ball) ที่อยู่ในโถบดที่ใส่ตัวอย่าง เกิดแรงเสียดสีและเกิดแรงกระแทก กิดการบดลดขนาดของตัวอย่าง ซึ่งเป็นมาตรฐานสำหรับการเตรียมตัวอย่างที่ต้องการความละเอียดสูง สามารถบดตัวอย่างได้ละเอียดถึงระดับนาโนเมตรด้วยความเร็วหมุนสูงสุด 650 รอบต่อนาที สร้างแรงเหวี่ยงได้ถึง 29 g ทำให้การบดมีประสิทธิภาพสูงและรวดเร็ว

บริษัท คัลเลอ โกลโบล จำกัด เป็นผู้นำเข้าและตัวแทนจำหน่ายผลิตภัณฑ์ FRITSCH จากประเทศเยอรมนี แต่เพียงผู้เดียวในประเทศไทย พร้อมให้บริการด้านการติดตั้งและสนับสนุนทางเทคนิค เพื่อให้ลูกค้าได้รับการใช้งานเครื่องมือที่มีประสิทธิภาพสูงสุด

หลักการทำงานที่ทำให้ PULVERISETTE 6

เครื่องบดแบบ Planetary Mill ทำงานโดยใช้หลักการหมุนแบบการเคลื่อนที่ของจานหมุนสวนทางกับโถบดที่ใส่ตัวอย่าง (Planetary Principle) ทำให้ลูกบอล (grinding ball) ที่อยู่ในโถบดตัวอย่าง เกิดแรงเสียดสีและเกิดแรงกระแทก ทำให้เกิดการบดลดขนาดของตัวอย่าง

คุณสมบัติเครื่อง PULVERISETTE 6

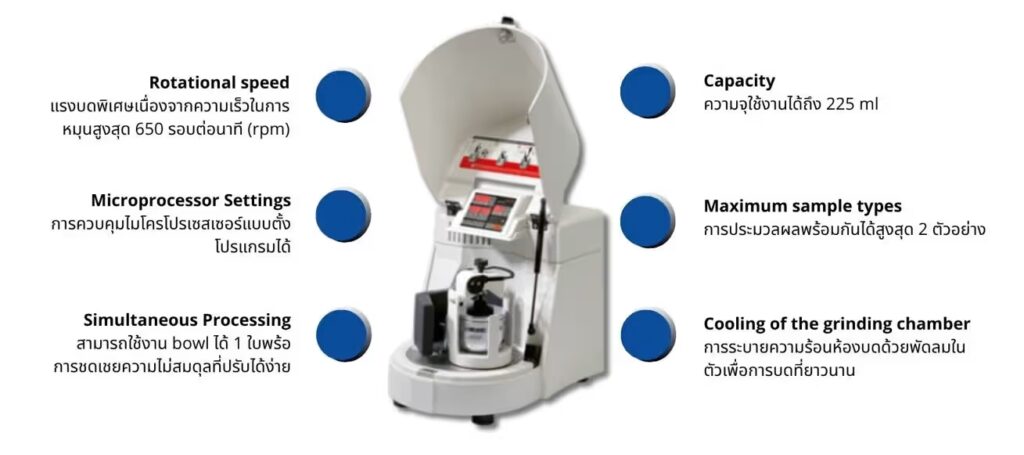

Feature P6 CL

กระบวนการบด 4 ขั้นตอน

1. การหมุน – โถบดหมุนรอบแกนตัวเองและรอบจานหลักพร้อมกัน

2. แรงเหวี่ยง – ความเร็วสูงทำให้ตัวอย่างและลูกบอลบดแยกออกจากผนังของโถบด

3. การกระแทก – ลูกบอลเคลื่อนที่ภายในโถบดด้วยความเร็วสูง กระแทกผนังตรงข้าม

4. การบดละเอียด – ลูกบอลกระแทกกันเองและกับตัวอย่างซ้ำแล้วซ้ำอีก ทำให้ตัวอย่างเกิดการแตกตัวและลดขนาดลง

ข้อมูลทางเทตนิคเครื่อง PULVERISETTE 6

ข้อมูลทางเทคนิคเครื่อง

หัวข้อ	รายละเอียด
หลักการทำงาน	การบดแบบแรงกระแทก
เหมาะสำหรับประเภทวัสดุ	แข็ง, แข็งปานกลาง, อ่อน, เปราะ, เหนียว, ชื้น
จำนวนโถบด	1
อุปกรณ์การบด	โถบดและลูกบอลบด
วัสดุของโถบด	หินอาเกต, คอรันดัมเผา, ซิลิคอนไนไตรด์, เซอร์โคเนียมออกไซด์, สแตนเลสเหล็กชุบแข็ง, ทังสเตนคาร์ไบด์
ขนาดโถบด	500, 250, 80, 45, 12 มิลิลิตร
เส้นผ่านศูนย์กลางลูกบอลบด	0.1 – 40 มม.
ตัวอย่างก่อนบดขนาดสูงสุด	10 มม. (ขึ้นอยู่กับวัสดุ)
ปริมาณตัวอย่าง	0.5 – 225 มล.
ขนาดตัวอย่างที่ได้หลังบด	< 1 micron (ขึ้นอยู่กับวัสดุ)
เวลาบดโดยทั่วไป	4 นาที (เพื่อความละเอียดสำหรับการวิเคราะห์)
ชนิดการบด	แบบแห้ง/แบบเปียก
การบดในบรรยากาศก๊าซเฉื่อย (Option)	ได้
การวัดความดันและอุณหภูมิของก๊าซ (Option)	ได้
ความเร็วรอบของฐานหมุน	100 – 650 รอบต่อนาที
อัตราทดความเร็ว	i relative = 1 : -1.82
เส้นผ่านศูนย์กลางที่มีประสิทธิภาพของจานหลัก	121.6 มม.
แรงเหวี่ยงสูงสุด	29 g (g = 9.81 m/s²)
อินเทอร์เฟซต่ออุปกรณ์ภายนอก (Option)	มี
แรงดันไฟฟ้า	100-120/200-240 VAC, 1 เฟส, 50-60 Hz, 1000 W
ระดับความดังเสียง	สูงสุด 85 dB (LpAd ตาม DIN EN ISO 3746)
น้ำหนัก	63 กก.
ขนาด (กว้าง x ลึก x สูง)	37 x 53 x 50 ซม.

ระบบป้องกันความปลอดภัยของเครื่อง

ระบบความปลอดภัย	รายละเอียด	การป้องกัน
Safe-Lock System	ประแจวัดแรงบิด (Torque Wrench) สำหรับยึดโถบด	ป้องกันชามหลุดระหว่างทำงาน ป้องกันการสึกหรอผิดปกติ ป้องกันอุบัติเหตุ
ห้องบดแบบห่อหุ้มสนิท	เปิด-ปิดง่าย ปลอดภัย	ป้องกันฝุ่นออกสู่ภายนอก เหมาะสำหรับสารพิษ/อันตราย ปลอดภัยต่อผู้ใช้งาน
ระบบระบายความร้อน	พัดลมระบายความร้อนในตัว	รักษาอุณหภูมิคงที่ ป้องกันความเสียหายจากความร้อน ยืดอายุการใช้งาน
คีย์บอร์ด IP65	กันน้ำกันฝุ่น ใช้งานง่าย	ทนทานต่อสภาพแวดล้อมห้องแล็บ ตรวจสอบได้แม้ห้องบดเปิดอยู่

ชนิดของโถบดและลูกบอล

FRITSCH มีโถบดและลูกบอลที่ทำจากวัสดุหลายชนิดให้เลือกตามลักษณะงาน

วัสดุ	เหมาะสำหรับ	ข้อดี	ความแข็ง
Stainless Steel 316L (สแตนเลส)	• ตัวอย่างทั่วไป • วัสดุกึ่งแข็ง-แข็ง • ไม่ต้องการความบริสุทธิ์สูงมาก	ราคาประหยัด ทนทาน ไม่เป็นสนิม ทำความสะอาดง่าย	–
Agate (อาเกต)	• แร่ธาตุและดิน • Trace Elements Analysis • ตัวอย่างบริสุทธิ์สูง	ไม่ปนเปื้อนโลหะ ทนสารเคมีส่วนใหญ่ เหมาะสำหรับ XRF, ICP-MS	6.5-7 Mohs
Zirconia (เซอร์โคเนีย)	• เซรามิก • วัสดุแข็งมาก • การวิเคราะห์ละเอียด	ความแข็งสูงมาก ทนการสึกหรอดีเยี่ยม ปนเปื้อนน้อยที่สุด	1200 HV
Tungsten Carbide (ทังสเตนคาร์ไบด์)	• แร่และหินแข็งมาก • พลังงานการบดสูง • การบดเวลาสั้น	ความแข็งสูงสุด บดเร็วที่สุด ทนทานที่สุดอาจปนเปื้อน W, Co	1500 HV
Sintered Corundum (คอรันดัมเผา)	• ความบริสุทธิ์สูงพิเศษ • บดอุณหภูมิสูง • Reference Material	ทนความร้อนสูง ไม่ปนเปื้อนเกือบทุกธาตุ ความแข็งสูง	สูง
PTFE Teflon (เทฟลอน)	• สารเคมี กรด ด่าง • ยาและเภสัชภัณฑ์ • วัสดุอ่อน-กึ่งแข็ง	ไม่ทำปฏิกิริยาเคมี ทำความสะอาดง่าย เหมาะสำหรับ FDA, GMPใช้กับตัวอย่างอ่อนเท่านั้น	ต่ำ

จำนวนลูกบอลบดขนาดมากกว่า 5 มิลลิเมตร ที่ใช้กับโถบดขนาดต่างๆ

ลูกบอลบดขนาด ≥ 5 มิลลิเมตร

จำนวนลูกบอลบดที่แนะนำต่อโถบด

เส้นผ่านศูนย์กลางลูกบอลบด (มม.)	จำนวนลูกบอลบดที่แนะนำ
เส้นผ่านศูนย์กลางลูกบอลบด (มม.)	โถบด 80 มล. (ความจุใช้งาน 10-30 มล.)	โถบด 250 มล. (ความจุใช้งาน 30-125 มล.)	โถบด 500 มล. (ความจุใช้งาน 80-225 มล.)
40 มม.	–	–	4
30 มม.	–	6	8
20 มม.	5	15	25
15 มม.	10	45	70
10 มม.	25	50	100
5 มม.	250	1200	2000

จำนวนลูกบอลบดขนาดน้อยกว่า 3 มิลลิเมตร ที่ใช้กับโถบดขนาดต่างๆ

ลูกบอลบดขนาด ≤ 3 มิลลิเมตร

น้ำหนักลูกบอลบดที่แนะนำต่อโถบด (หน่วย: กรัม)

วัสดุลูกบด	น้ำหนักลูกบอลบดที่แนะนำ (กรัม)
วัสดุลูกบด	โถบด 80 มล. (ความจุใช้งาน 10-30 มล.)	โถบด 250 มล. (ความจุใช้งาน 30-125 มล.)	โถบด 500 มล. (ความจุใช้งาน 80-225 มล.)
Zirconium Oxide (เซอร์โคเนียมออกไซด์)	100 g	400 g	800 g
Hardened Stainless Steel (สแตนเลสชุบแข็ง)	150 g	500 g	1100 g
Hard Metal Tungsten Carbide (ทังสเตนคาร์ไบด์)	300 g	1000 g	2100 g

การเลือกลูกบอล

การเลือกขนาดลูกบด

ลูกบดขนาดใหญ่ (20-40 mm)
- เหมาะสำหรับบดเบื้องต้น (Pre-grinding)
- วัสดุแข็งมาก หินแร่
ลูกบดขนาดกลาง (10-15 mm)
- เหมาะสำหรับบดทั่วไป (Standard grinding)
- ใช้งานได้หลากหลาย

ลูกบดขนาดเล็ก (5 mm และเล็กกว่า)
- เหมาะสำหรับบดละเอียด (Fine grinding)
- Nanomaterial, ผงละเอียดมาก

คำแนะนำในการเลือกลูกบอลบด

คำแนะนำ

ลูกบดขนาดใหญ่ (≥ 5 mm) – ระบุเป็น จำนวนลูก เพราะมีขนาดใหญ่นับได้
ลูกบดขนาดเล็ก (≤ 3 mm) – ระบุเป็น น้ำหนัก (กรัม) เพราะมีจำนวนมากนับยาก
ควรเลือกขนาดลูกบดให้เหมาะสมกับขนาดตัวอย่างและความละเอียดที่ต้องการ
ห้ามใส่ลูกบดเกินจำนวนที่แนะนำ เพื่อป้องกันความเสียหาย
ความจุใช้งานไม่ควรเกิน 1/3 ของความจุรวมของโถบด

วัสดุที่เครื่องสามารถบดได้

วัสดุที่เครื่องสามารถบดได้

ด้วยความเร็วสูงและแรงกระแทกที่มีพลังงานสูง ทำให้สามารถบดวัสดุแข็งได้หลากหลายชนิด ไม่ว่าจะเป็น:

แร่และหิน** – ควอตซ์, หินแกรนิต, หินปูน, แร่ธาตุต่างๆ
วัสดุก่อสร้าง** – ซีเมนต์, คอนกรีต, อิฐ, กระเบื้อง
เซรามิก** – เซรามิกทุกชนิด, แก้ว, พอร์ซเลน
ถ่านหิน** – ถ่านหิน, โค้ก, ถ่านไม้
ดิน-ตะกอน** – ดิน, ดินเหนียว, ทราย, ตะกอน
วัสดุชีวภาพ** – กระดูก, เปลือกหอย, ฟัน, ไม้
เภสัชภัณฑ์** – ยา, วัตถุดิบยา, แท็บเล็ต
พลาสติก-ยาง** – พลาสติกทุกชนิด, ยาง, โฟม

หลังการบดตัวอย่างที่บดละเอียดจะมีลักษณะ สม่ำเสมอ และมีขนาดอนุภาคที่เหมาะสำหรับการวิเคราะห์ XRF, XRD, ICP และเทคนิคอื่นๆ

อุตสาหกรรมที่เหมาะกับการใช้งาน

อุตสาหกรรมที่เหมาะกับการใช้งาน

อุตสาหกรรม	การใช้งาน	ข้อดี	วัสดุแนะนำ
ซีเมนต์และคอนกรีต	• ควบคุมคุณภาพวัตถุดิบ • วิเคราะห์องค์ประกอบเคมี • ทดสอบความละเอียด	ละเอียดตามมาตรฐาน ASTM, EN ความแม่นยำสูงสำหรับ XRF ทำซ้ำได้ เชื่อถือได้	Agate, Tungsten Carbide
เหมืองแร่และธรณีวิทยา	• วิเคราะห์แร่และหิน • ศึกษาธรณีวิทยา • วิเคราะห์ธาตุในแร่	บดหินและแร่แข็งได้ ไม่ปนเปื้อน เหมาะสำหรับ XRF, ICP-MS, XRD	Agate, Zirconia, Tungsten Carbide
เซรามิก	• เตรียมวัตถุดิบ • ควบคุมความละเอียด • ทดสอบสูตรผสม	บดได้ละเอียดมาก (< 1 micron) ความสม่ำเสมอสูง รองรับ Wet & Dry	Zirconia, Sintered Corundum
สิ่งแวดล้อมและดิน	• วิเคราะห์ตัวอย่างดิน • ตรวจหาโลหะหนัก • วิเคราะห์มลพิษ	บดดินและตะกอนได้ดี ไม่ปนเปื้อนโลหะ Trace Element Analysis	Agate
เภสัชกรรม	• เตรียมตัวอย่างยา • ทดสอบความละเอียดผงยา • วิจัยและพัฒนายาใหม่	บดในบรรยากาศควบคุมได้ ใช้ชาม PTFE (ไม่ปนเปื้อน) เหมาะกับ GMP, FDA	PTFE, Agate
สถาบันวิจัยและมหาวิทยาลัย	• งานวิจัยพื้นฐาน • Nanotechnology • Material Science	ความยืดหยุ่นสูง ผลลัพธ์เผยแพร่ได้ (Reproducible) รองรับการปรับแต่ง	ทุกประเภท (ตามงานวิจัย)

บริษัท คัลเลอ โกลโบล จำกัด เป็นผู้นำเข้าและตัวแทนจำหน่ายผลิตภัณฑ์ FRITSCH จากประเทศเยอรมนี แต่เพียงผู้เดียวในประเทศไทย พร้อมให้บริการด้านการติดตั้งและสนับสนุนทางเทคนิค เพื่อให้ลูกค้าได้รับการใช้งานเครื่องมือที่มีประสิทธิภาพสูงสุด
