PULVERISETTE 1 classic line Model I คืออะไร
PULVERISETTE 1 Model I รองรับทั้งการทำงานแบบเป็นชุด (batch) และแบบต่อเนื่อง ด้วยโครงสร้างห้องบดปิดสนิทและสามารถต่อเข้ากับระบบดูดฝุ่นได้ ช่วยให้การบดตัวอย่างทำได้อย่างปลอดภัย ลดการฟุ้งกระจายของฝุ่นในห้องปฏิบัติการ ด้วยการผสมผสานระหว่างประสิทธิภาพในการบด ความยืดหยุ่นในการเลือกวัสดุของชุดขากรรไกรบด และการใช้งานที่ง่าย ทำให้เครื่องบดตัวอย่างรุ่นนี้เป็นตัวเลือกยอดนิยมสำหรับห้องแล็บที่ต้องการเครื่องบดตัวอย่างนำเข้าจากเยอรมนีที่เชื่อถือได้ในระยะยาวจาก FRITSCH ผ่านตัวแทนจำหน่าย Color Global Thailand
เครื่องบดลดขนาดตัวอย่างแบบแรงกดอัด
หลักการทำงานของ Jaw Crusher แบบแรงกดอัด
PULVERISETTE 1 Model I ทำงานด้วยหลักการแรงกดอัดระหว่างขากรรไกรบดสองชิ้น คือ jaw ฝั่งนิ่งและ jaw ฝั่งเคลื่อนที่ ตัวอย่างที่ป้อนผ่านช่องป้อนด้านบนจะถูกลดขนาดเมื่อเคลื่อนผ่านช่องว่างระหว่าง jaw ซึ่งสามารถปรับระยะช่องว่างได้ เพื่อควบคุมขนาดชิ้นสุดท้ายให้อยู่ในช่วงประมาณ 1 – 15 มม. ตามสเปกของรุ่น classic line การเคลื่อนที่แบบเยื้องศูนย์ให้การบดที่สม่ำเสมอ รองรับการทำงานต่อเนื่องสำหรับปริมาณตัวอย่างค่อนข้างมากในห้องแล็บควบคุมคุณภาพและงานวิจัย

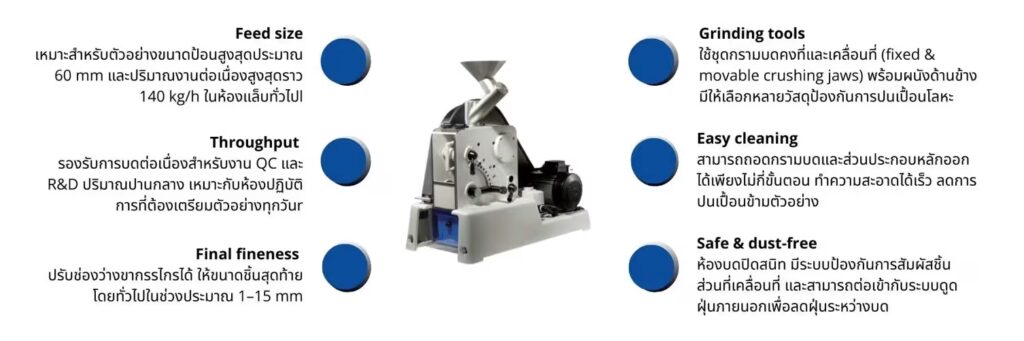

คุณสมบัติเด่นของ PULVERISETTE 1 Model I
- ออกแบบสำหรับงานบดตัวอย่างแข็งถึงแข็งมากและเปราะ ในงานเหมือง แร่ วัสดุก่อสร้าง เซรามิก แก้ว และวัสดุธรณีวิทยา
- รองรับการป้อนตัวอย่างแบบ batch และแบบต่อเนื่อง เหมาะกับห้องแล็บที่ต้องบดตัวอย่างต่อเนื่องทั้งวัน
- สามารถปรับความกว้างช่อง jaw เพื่อควบคุมขนาดชิ้นสุดท้าย (final fineness) ได้ในช่วงประมาณ 1 – 15 มม.
- ห้องบดออกแบบให้ปิดสนิท ลดการฟุ้งกระจายของฝุ่น และสามารถต่อกับระบบดูดฝุ่นได้ง่ายเพื่อเพิ่มความปลอดภัยในการทำงาน
- ชุด jaw และผนังห้องบดมีวัสดุให้เลือกหลายชนิด เช่น เหล็กชุบแข็ง สเตนเลส เหล็กไร้โครเมียม แมงกานีส และทังสเตนคาร์ไบด์ เพื่อลดการปนเปื้อนจากการสึกหรอของวัสดุบด
ความแตกต่างระหว่าง PULVERISETTE 1 Model I และ Model II
PULVERISETTE 1 classic line จะมีให้เลือก 2 รุ่นคือ Model I และ Model II โดย Model I เหมาะกับงานบดตัวอย่างขนาดป้อนสูงสุดประมาณ 60 มม. พร้อมอัตราการไหลผ่านต่อเนื่องสูงสุดประมาณ 140 กก./ชม. ขณะที่ Model II รองรับชิ้นงานขนาดป้อนใหญ่กว่า (สูงสุดประมาณ 95 มม.) และให้ throughput สูงสุดประมาณ 200 กก./ชม. สำหรับงานที่ต้องการปริมาณมากขึ้น
-
Model I: สำหรับตัวอย่างขนาดกลาง ใช้ในห้องแล็บทั่วไป–QC, feed size เล็กกว่า, throughput ปานกลาง
-
Model II: สำหรับตัวอย่างชิ้นใหญ่กว่า ปริมาณมากกว่า เหมาะกับงานเหมือง แร่ ซีเมนต์ ที่ต้องบดเยอะต่อชั่วโมง
รายการ |
PULVERISETTE 1 Model I classic line |
PULVERISETTE 1 Model II classic line |
|---|---|---|
| Working principle | pressure (Jaw Crusher) | pressure (Jaw Crusher) |
| ประเภทวัสดุที่เหมาะสม | very hard, hard, medium-hard, brittle, abrasive, metal-free grinding (เมื่อตั้งวัสดุ jaw ให้เหมาะสม) |
very hard, hard, medium-hard, brittle, abrasive, metal-free grinding เช่นเดียวกัน |
| Max. feed size | 60 mm | 95 mm |
| Min. sample quantity | 20 ml | 20 ml |
| Max. continuous throughput | 140 kg/h (ขึ้นกับวัสดุและช่องว่างขากรรไกร) | 200 kg/h (ขึ้นกับวัสดุและช่องว่างขากรรไกร) |
| Final fineness | 1 – 15 mm | 1 – 15 mm (ช่วงเดียวกัน) |
| Eccentric oscillations | 308 movements/min | 308 movements/min (เท่ากัน) |
| Electrical details (std) | 400 V/3~, 50 Hz, 1340 W |
รายละเอียดเกี่ยวกับเครื่องบดตัวอย่าง FRITSCH PULVERISETTE 1 classic line Model I
- คุณสมบัติทางเทคนิด
- อุตสาหกรรมที่ใช้งาน
- รายการอุปกรณ์เสริม
- คำถามที่พบบ่อย
- Link รายละเอียดที่เกี่ยวข้อง
| หัวข้อ | ข้อมูล |
|---|---|
| Working principle | pressure (Jaw Crusher) Model I |
| Optimal for material type | very hard, hard, medium-hard, brittle materials, abrasive samples and metal-free grinding |
| Grinding tools | fixed and movable crushing jaws |
| Materials of the grinding tools | hardened steel, stainless steel, chromium-free tool steel, manganese steel, hardmetal tungsten carbide, zirconium oxide |
| Max. feed size (depending on the material) | 60 mm |
| Min. sample quantity | 20 ml |
| Max. continuous throughput (depends on material and gap width) | 140 kg/h |
| Final fineness | 1 - 15 mm |
| Feeding | batchwise / continuous |
| Eccentric oscillations | 308 movements/min |
| Electrical details* | |
| Supply (standard) | 400 V/3~, 50 Hz, 1340 Watt |
| Instrument also available in the following voltages | 230 V/1~, 50 Hz, 1570 Watt (order no. 01.5020.00) 200 V/3~, 60 Hz, 1340 Watt (order no. 01.5040.00) 100 V/1~, 50–60 Hz, 1700 Watt (order no. 01.5010.00) |
| Emission sound pressure level at the workplace according to DIN EN ISO 3746 | approx. LpAd = 93 dB (depending on the material to be crushed and instrument configuration) |
| Weight & Dimensions | |
| Weight | 177 kg |
| Dimensions (W x D x H) | bench top instrument 40 x 80 x 80 cm |
| อุตสาหกรรม | การใช้งานที่เหมาะกับเครื่องบดตัวอย่าง FRITSCH PULVERISETTE 1 classic line |
|---|---|
| อุตสาหกรรมอาหารและเครื่องดื่ม |
• ตัวอย่างวัตถุดิบแห้ง: บดเมล็ดธัญพืช เปลือกพืช เมล็ดกาแฟ หรือเมล็ดโกโก้ก่อนวิเคราะห์องค์ประกอบ • ผงปรุงรสและส่วนผสม: บดตัวอย่างผงเครื่องเทศ ผงปรุงรส หรือส่วนผสมแห้ง เพื่อเตรียมตัวอย่างสำหรับการทดสอบคุณภาพ • ตัวอย่างสำหรับวิเคราะห์สิ่งปนเปื้อน: บดอาหารแห้งให้เป็นชิ้นขนาด 1–5 มม. ก่อนส่งตรวจวิเคราะห์ทางเคมีหรือจุลชีววิทยา |
| อุตสาหกรรมเภสัชกรรม |
• วัตถุดิบยา (API) ที่เป็นของแข็ง: บดสารออกฤทธิ์แข็งและเปราะให้ได้ขนาดเหมาะสมก่อนบดละเอียดใน Mill ประเภทอื่น • เม็ดยาและแคปซูล: บดเม็ดยาหรือแคปซูลเพื่อเตรียมตัวอย่างสำหรับการทดสอบปริมาณตัวยา (assay) และสิ่งเจือปน • ตัวอย่างบรรจุภัณฑ์แข็ง: บดชิ้นพลาสติกหรือแก้วจากบรรจุภัณฑ์เพื่อตรวจวิเคราะห์สารตกค้าง |
| อุตสาหกรรมเคมีและพลาสติก |
• สารเคมีแข็งและก้อนผลึก: บดก้อนเคมีหรือของแข็งให้แตกตัวก่อนส่งเข้าบดละเอียดใน Ball Mill หรือ Planetary Mill • เม็ดพลาสติกและสแครป: บดเม็ดหรือเศษพลาสติกแข็งให้มีขนาดเล็กลงเพื่อการวิเคราะห์หรือรีไซเคิล • Pigments & Fillers: บดตัวอย่างผงสีหรือสารเติมแต่งที่เกาะตัวเป็นก้อน เพื่อเตรียมตัวอย่างก่อนการวิเคราะห์ขนาดอนุภาค |
| อุตสาหกรรมก่อสร้างและวัสดุ |
• ปูนซีเมนต์และคลิงเกอร์: บดคลิงเกอร์หรือก้อนปูนให้เป็นชิ้นเล็กก่อนเข้าสู่ขั้นตอนบดละเอียดและวิเคราะห์คุณภาพ • ทราย หิน และมวลรวม: บดตัวอย่างหินและมวลรวมจากไซต์งานก่อสร้างเพื่อทดสอบคุณสมบัติทางกายภาพและเคมี • เซรามิกและวัสดุปูพื้น: บดกระเบื้อง เศษเซรามิก หรือวัสดุก่อสร้างแข็งเพื่อเตรียมตัวอย่างก่อนทดสอบในห้องแล็บ |
| อุตสาหกรรมเหมืองแร่และโลหะ |
• ตัวอย่างแร่จากเหมือง: บดหินและแร่ให้ได้ขนาด 1–10 มม. ก่อนส่งตรวจหาปริมาณธาตุในห้องปฏิบัติการวิเคราะห์แร่ • Concentrate และ tailing: บดตัวอย่างคอนเซนเทรตและของเหลือทิ้งจากกระบวนการแต่งแร่เพื่อประเมินประสิทธิภาพกระบวนการผลิต • ผงโลหะและโลหะผสม: บดชิ้นโลหะเปราะหรือเศษโลหะให้เป็นชิ้นเล็กสำหรับการเตรียมผงในงานวิเคราะห์หรืองานโลหะผง |
| อุตสาหกรรมเกษตรและปุ๋ย |
• ดินและตัวอย่างธาตุอาหารในดิน: บดก้อนดินและหินดินดานเพื่อเตรียมตัวอย่างสำหรับการวิเคราะห์ปุ๋ยและธาตุอาหารพืช • ปุ๋ยเคมีและปุ๋ยผสม: บดเม็ดปุ๋ยแข็งให้แตกตัวก่อนทดสอบความสม่ำเสมอขององค์ประกอบและคุณภาพผลิตภัณฑ์ • เมล็ดและวัสดุชีวภาพแห้ง: บดเมล็ดพืชหรือเศษพืชแห้งสำหรับงานวิจัยทางเกษตรและการวิเคราะห์ปริมาณธาตุ |
| อุตสาหกรรมพลังงาน |
• ถ่านหินและโค้ก: บดตัวอย่างถ่านหิน ก้อนโค้ก หรือเชื้อเพลิงแข็งก่อนการวิเคราะห์ค่าความร้อนและองค์ประกอบ • ชีวมวลแข็ง (Biomass): บดเศษไม้ เมล็ดพืช หรือเชื้อเพลิงชีวมวลให้มีขนาดเหมาะสมก่อนทดสอบสมบัติการเผาไหม้ • วัสดุแบตเตอรี่แข็ง: บดแผ่นหรือเศษวัสดุขั้วไฟฟ้าเก่าเพื่อเตรียมตัวอย่างสำหรับการวิเคราะห์หรือการรีไซเคิล |
| ห้องปฏิบัติการและงานวิจัย |
• ห้องแล็บมหาวิทยาลัย: ใช้ในการเรียนการสอนด้านธรณีวิทยา วัสดุศาสตร์ เคมี และวิศวกรรม เพื่อสาธิตการบดตัวอย่างแข็ง • ศูนย์วิจัยและพัฒนา (R&D): เตรียมตัวอย่างวัสดุใหม่ วัสดุนาโน หรือวัสดุผสม ก่อนวิเคราะห์ด้วยเทคนิคขั้นสูง เช่น XRF, XRD, SEM • QC Laboratory: ใช้เป็นเครื่องบดตัวอย่างมาตรฐานในการเตรียมตัวอย่างก่อนการทดสอบคุณภาพผลิตภัณฑ์ในอุตสาหกรรมต่างๆ |
รายการอุปกรณ์เสริมสำหรับ FRITSCH PULVERISETTE 1 classic line Model I
1. ชุดขากรรไกรบดและผนังด้านข้าง (Crushing Jaws & Lateral Support Walls)-
- ชุดขากรรไกรบด (fixed และ movable crushing jaws)
- ผนังด้านข้างห้องบด (lateral support walls)
- มีวัสดุให้เลือก เช่น hardened steel, stainless steel, chromium‑free steel, manganese steel, hardmetal tungsten carbide, zirconium oxide
- สามารถเลือกใช้วัสดุเดียวกันทั้ง jaws และ support walls เพื่อลดการปนเปื้อน หรือใช้ผนังด้านข้างมาตรฐาน (hardened steel) ร่วมกับ jaws วัสดุพิเศษได้ในกรณีที่ผนังด้านข้างไม่ได้รับแรงมาก
-
- ASA funnel พิเศษสำหรับงานที่ต้องการหลีกเลี่ยงการปนเปื้อนจากโลหะ
- ชุดแถบยึด (clamping strips) สำหรับใช้ร่วมกับ ASA funnel
- ใช้คู่กับ crushing jaws และ lateral support walls แบบ zirconium oxide เพื่อให้ได้การบดตัวอย่างแบบปราศจากเหล็ก เหมาะกับงานเซรามิก เช่น dental ceramics
-
- พอร์ตเชื่อมต่อระบบดูดฝุ่นที่ตัวเครื่องสำหรับดูดฝุ่นที่เกิดขึ้นระหว่างการบด
- ชุดระบบดูดฝุ่น (dust exhaust system) ภายนอก พร้อมอุปกรณ์เสริมที่เกี่ยวข้อง
- ช่วยลดการฟุ้งกระจายของฝุ่นในห้องแล็บ และช่วยอำนวยความสะดวกในการทำความสะอาดชุดบด
-
- ขาตั้ง/เฟรมสำหรับติดตั้งร่วมกัน (mounting rack) เพื่อใช้ Jaw Crusher PULVERISETTE 1 classic line ร่วมกับ Disk Mill PULVERISETTE 13 classic line
- ช่วยให้สร้างไลน์การบดสองขั้นตอนจากบดหยาบ (P1) ไปสู่บดละเอียด (P13) ต่อเนื่องกันในชุดเดียว
| ข้อ | คำถาม | คำตอบ |
|---|---|---|
| 1 | FRITSCH PULVERISETTE 1 classic line Model I คือเครื่องแบบไหน? | PULVERISETTE 1 classic line Model I เป็นเครื่องบดตัวอย่างห้องปฏิบัติการแบบ Jaw Crusher ที่ใช้หลักการแรงกดอัด (pressure) ระหว่างขากรรไกรบด 2 ชิ้น เพื่อลดขนาดตัวอย่างแข็งถึงแข็งมาก และเปราะก่อนการวิเคราะห์หรือการบดละเอียดด้วยเครื่องรุ่นอื่นของ FRITSCH |
| 2 | เครื่องรุ่นนี้เหมาะกับตัวอย่างประเภทใดบ้าง? | เหมาะกับวัสดุ very hard, hard, medium-hard, brittle และตัวอย่างที่มีความเสียดสีสูง เช่น หิน แร่ ซีเมนต์ คลิงเกอร์ เซรามิก แก้ว และดิน รวมถึงงาน metal-free grinding เมื่อเลือกวัสดุของ crushing jaws ให้เหมาะสม |
| 3 | ขนาดตัวอย่างป้อนสูงสุด (Max. feed size) ของ Model I คือเท่าไร? | ขนาดตัวอย่างป้อนสูงสุดของ PULVERISETTE 1 Model I อยู่ที่ประมาณ 60 มิลลิเมตร ขึ้นกับชนิดวัสดุและรูปร่างชิ้นตัวอย่าง |
| 4 | ขนาดชิ้นสุดท้าย (Final fineness) ที่ได้จากการบดอยู่ในช่วงใด? | โดยทั่วไป Model I ให้ขนาดชิ้นสุดท้ายอยู่ในช่วงประมาณ 1–15 มิลลิเมตร โดยปรับได้จากช่องว่างระหว่างขากรรไกรบด (gap width) และขึ้นกับความแข็งและโครงสร้างของตัวอย่าง |
| 5 | อัตราการไหลผ่านสูงสุด (Max. continuous throughput) ของ Model I ประมาณเท่าไร? | อัตราการไหลผ่านแบบต่อเนื่องสูงสุดของ PULVERISETTE 1 Model I อยู่ที่ประมาณ 140 กิโลกรัมต่อชั่วโมง ทั้งนี้ขึ้นกับชนิดตัวอย่างและค่าระยะช่องว่างขากรรไกรที่ตั้งไว้ |
| 6 | Model I ใช้งานแบบไหนได้บ้าง ระหว่าง batch กับ continuous? | เครื่องรุ่นนี้รองรับทั้งการทำงานแบบ batchwise และแบบ continuous โดยตัวอย่างที่บดแล้วจะถูกปล่อยออกทางช่องด้านล่างลงสู่ภาชนะรับ หรือเข้าสู่ขั้นตอนบดขั้นต่อไปได้ทันที |
| 7 | วัสดุของชุดขากรรไกรบด (Grinding tools) มีอะไรให้เลือกบ้าง? | FRITSCH มีวัสดุของ crushing jaws ให้เลือกหลายแบบ ได้แก่ hardened steel, stainless steel, chromium-free tool steel, manganese steel, hardmetal tungsten carbide และ zirconium oxide เพื่อให้เลือกให้เหมาะกับทั้งชนิดตัวอย่างและข้อกำหนดด้านการปนเปื้อนของงานวิเคราะห์ |
| 8 | Model I เหมาะกับอุตสาหกรรมหรือห้องแล็บประเภทใด? | เหมาะสำหรับห้องแล็บ QC และ R&D ในอุตสาหกรรมเหมืองและโลหการ ซีเมนต์และวัสดุก่อสร้าง เซรามิก แก้ว เคมี วัสดุศาสตร์ ตลอดจนห้องแล็บธรณีวิทยาและสถาบันการศึกษาที่ต้องเตรียมตัวอย่างแข็ง ก่อนการวิเคราะห์ขั้นต่อไป |
| 9 | เครื่องรุ่นนี้ปลอดภัยและควบคุมฝุ่นได้อย่างไร? | PULVERISETTE 1 Model I มีห้องบดปิดสนิทพร้อมระบบป้องกันการสัมผัสชิ้นส่วนที่เคลื่อนที่ และมีจุดต่อสำหรับเชื่อมกับระบบดูดฝุ่นภายนอกช่วยดูดฝุ่นที่เกิดระหว่างการบดออกไป ทำให้การทำงานปลอดภัยและลดฝุ่นในห้องปฏิบัติการ |
| 10 | การทำความสะอาดเครื่องทำได้ง่ายหรือไม่? | ขากรรไกรบด (fixed และ movable crushing jaws) ของรุ่น classic line สามารถถอดออกได้รวดเร็วเพียงไม่กี่ขั้นตอน ทำให้ทำความสะอาดห้องบดและชิ้นส่วนหลักได้ง่าย ลดการปนเปื้อนข้ามตัวอย่าง และรองรับงานที่ต้องเปลี่ยนชนิดตัวอย่างบ่อยๆ |
| 11 | ต้องการบดต่อเนื่องไปยัง Disk Mill สามารถต่อกับรุ่นไหนได้บ้าง? | PULVERISETTE 1 Model I สามารถใช้งานร่วมกับ Disk Mill PULVERISETTE 13 classic line เพื่อสร้างสายการบดสองขั้นตอน (Jaw Crusher → Disk Mill) สำหรับงานที่ต้องการบดหยาบก่อนแล้วค่อยบดละเอียดเพิ่มในขั้นตอนถัดไป |
| 12 | กำลังไฟและแรงดันไฟฟ้าของ Model I มีตัวเลือกอะไรบ้าง? | สเปกมาตรฐานของ Model I คือ 400 V/3~, 50 Hz, 1340 W และยังมีเวอร์ชันแรงดันอื่น เช่น 230 V/1~, 50 Hz, 1570 W, 200 V/3~, 60 Hz, 1340 W และ 100 V/1~, 50–60 Hz, 1700 W เพื่อให้เข้ากับระบบไฟฟ้าของแต่ละประเทศ |
| 13 | ระดับเสียงขณะใช้งานของ PULVERISETTE 1 Model I ประมาณเท่าไร? | ระดับเสียงความดันเสียงที่สถานที่ทำงาน (emission sound pressure level) ของ Model I อยู่ที่ประมาณ LpAd ≈ 93 dB ตามมาตรฐาน DIN EN ISO 3746 โดยค่าอาจเปลี่ยนไปตามชนิดวัสดุและการตั้งค่าการบด |
| 14 | หากตัวอย่างมีความไวต่ออุณหภูมิ สามารถใช้ Model I ได้หรือไม่? | Model I สามารถใช้บดตัวอย่างที่มีความไวต่ออุณหภูมิได้ในระดับหนึ่ง เพราะการบดเป็นแบบแรงกดอัดและใช้เวลาค่อนข้างสั้น อย่างไรก็ตามสำหรับตัวอย่างที่ไวต่อความร้อนมาก ควรใช้ปริมาณตัวอย่างที่เหมาะสม และทดสอบเงื่อนไขการบดให้เหมาะกับวัสดุแต่ละชนิด |
| 15 | หากต้องการซื้อ FRITSCH PULVERISETTE 1 Model I ในประเทศไทยควรติดต่อที่ใด? | ในประเทศไทย สามารถติดต่อบริษัท คัลเลอ โกลโบล จำกัด (Color Global Co., Ltd.) ซึ่งเป็นตัวแทนจำหน่าย FRITSCH อย่างเป็นทางการแต่เพียงผู้เดียวในประเทศไทย เพื่อขอคำปรึกษา เลือกรุ่นและวัสดุของขากรรไกรบดที่เหมาะกับงาน รวมถึงขอใบเสนอราคาและบริการติดตั้งอบรมใช้งาน |
ตัวอย่างก่อนและหลังบด
กดเมาส์ปุ่มซ้ายค้างเพื่อเลื่อนดู เลือนเมาส์ไปทางขวา: ก่อนบด, เลือนเมาส์ไปทางซ้าย: หลังบด
ช่องทางการสั่งซื้อเครื่องบดตัวอย่าง FRITSCH PULVERISETTE 1 ในประเทศไทย
เครื่องบดตัวอย่าง FRITSCH PULVERISETTE 1 (ทั้ง Model I และ Model II classic line) สามารถซื้อในประเทศไทยได้จากบริษัท Color Global Co., Ltd ซึ่งเป็นตัวแทนจำหน่าย FRITSCH อย่างเป็นทางการแต่เพียงผู้เดียวในไทย คุณสามารถให้ลูกค้าเข้าไปที่หน้า Jaw Crushers ของ Color Global แล้วกดปุ่ม “ติดต่อขอข้อมูลผ่านช่องทางไลน์” หรือฟอร์มบนเว็บเพื่อขอใบเสนอราคาและนัดสาธิตเครื่องได้โดยตรงครับ
