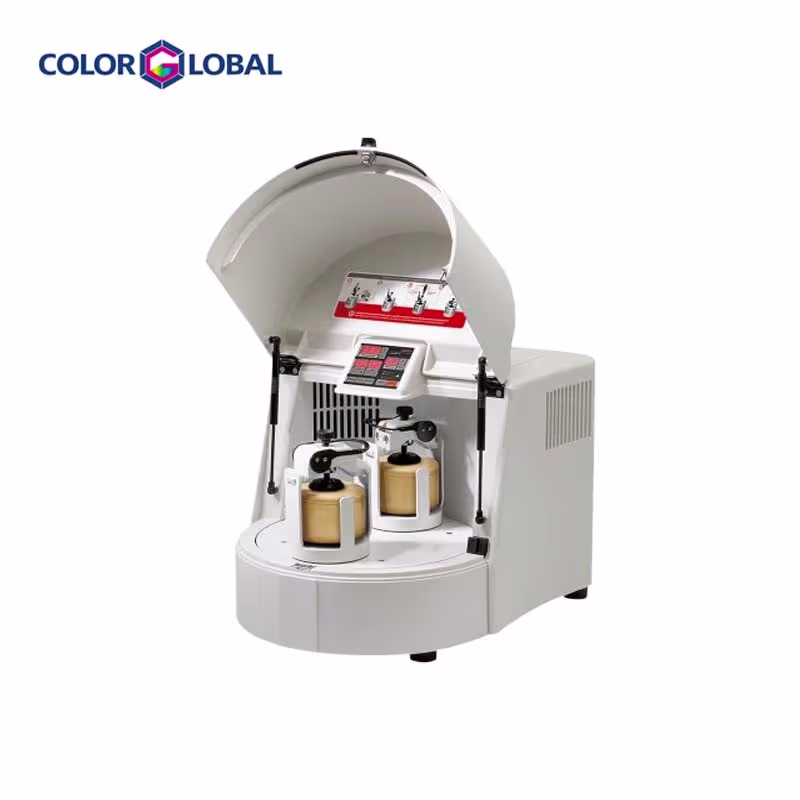

เครื่องบดบอลมิล FRITSCH PULVERISETTE 5 (2 Station) Planetary Ball Mill
FRITSCH PULVERISETTE 5 (2 Station) เป็นเครื่องบดบอลมิลแบบ Planetary Ball Mill สำหรับงาน Sample Preparation ที่ต้องการบดและลดขนาดตัวอย่างในห้องปฏิบัติการให้ละเอียดตั้งแต่ระดับไมครอนจนถึงอนุภาคนาโน ทั้งแบบบดแห้งและบดเปียก
รองรับการบดตัวอย่างแข็ง กึ่งแข็ง เปราะ เหนียว และตัวอย่างที่มีความชื้น จึงเหมาะกับห้องแล็บ มหาวิทยาลัย ศูนย์วิจัย และโรงงานที่ต้องการควบคุมคุณภาพวัตถุดิบและผลิตภัณฑ์อย่างมีมาตรฐาน
ครื่องบดตัวอย่างเซรามิค
หลักการทำงานของเครื่องบดตัวอย่าง FRITSCH PULVERISETTE 5 (2 Station) Planetary Ball Mill
เครื่องบดตัวอย่าง FRITSCH PULVERISETTE 5 (2 Station) Planetary Ball Mill ทำงานตามหลักการของ “Planetary Principle” โดยตัวเครื่องจะมีจานหมุนหลัก (main disk) และโถบด (grinding bowl) ที่ติดตั้งอยู่บนจานหมุนนี้ เมื่อจานหมุนหลักหมุนด้วยความเร็วที่กำหนด โถบดจะหมุนรอบตัวเองพร้อมกับโคจรรอบจานหมุนไปพร้อมกันในทิศทางสวนทางกัน
การหมุนซ้อนกันสองทิศทางนี้ทำให้ลูกบอลบดและตัวอย่างภายในโถบดถูกเหวี่ยงด้วยแรงเหวี่ยงสูง เกิดแรงกระแทก (impact force) และแรงเสียดสี (friction) ที่ผนังด้านในของโถบดอย่างต่อเนื่อง ส่งผลให้ตัวอย่างแตกตัวและลดขนาดลงอย่างรวดเร็วและสม่ำเสมอ ตัวอย่างและลูกบอลบดจะกระเด้งกระแทกไปมาข้ามโถในแนวทแยงด้วยความเร็วสูง ทำให้สามารถบดได้ละเอียดถึงระดับไมครอนหรือต่ำกว่า 1 ไมครอน ขึ้นอยู่กับชนิดวัสดุและเวลาในการบด
PULVERISETTE 5/2 รองรับการบดทั้งแบบแห้ง (dry grinding) และแบบเปียก (wet grinding) รวมถึงการบดในสภาวะแก๊สเฉื่อย (inert gas grinding) สำหรับงานวิจัยที่ต้องการหลีกเลี่ยงการออกซิไดซ์หรือปฏิกิริยากับบรรยากาศภายนอก ผู้ใช้งานสามารถเลือกขนาดโถบดและลูกบอลบดหลายขนาด เพื่อตั้งค่าพลังงานการบดให้เหมาะกับชนิดวัสดุ ไม่ว่าจะเป็นวัสดุแข็ง กึ่งแข็ง อ่อน เปราะ เหนียว หรือวัสดุที่มีความชื้น
ด้วยอัตราทดเกียร์ระหว่างจานหมุนหลักและโถบดประมาณ 1 : -2.19 และความเร็วรอบจานหมุนในช่วงประมาณ 50–400 rpm เครื่องจึงสร้างความเร่งเชิงเหวี่ยงได้สูงถึงราว 22 g ทำให้เวลาที่ใช้ในการบดจนถึงระดับวิเคราะห์ (analytical fineness) โดยทั่วไปอยู่ที่ประมาณ 4 นาที สำหรับตัวอย่างส่วนใหญ่ ช่วยลดเวลาการเตรียมตัวอย่างในห้องปฏิบัติการได้อย่างมีนัยสำคัญ

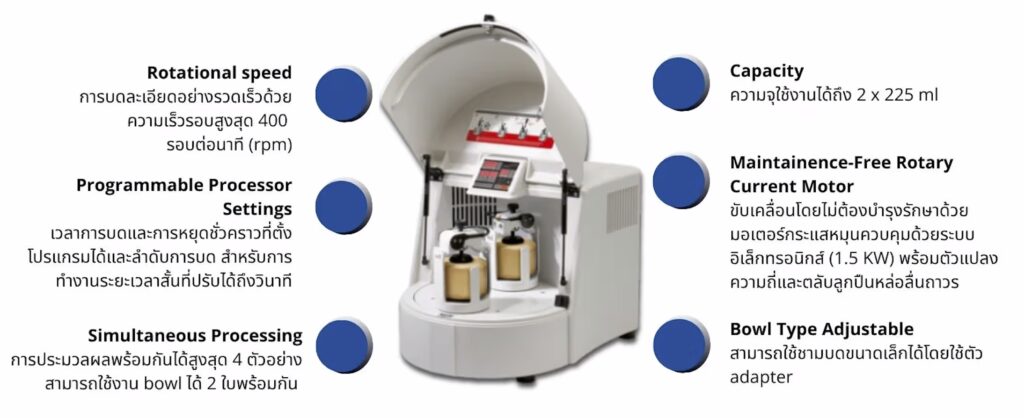

คุณสมบัติเครื่อง PULVERISETTE 5 (2 Station) Classic Line
- บดและลดขนาดตัวอย่างได้รวดเร็วด้วยความเร็วรอบจานหมุนสูงถึง 400 rpm รองรับทั้งการบดแบบแห้งและแบบเปียกสำหรับงาน Sample Preparation ในห้องปฏิบัติการ
- มี 2 ตำแหน่งวางโถบด สามารถเตรียมตัวอย่างได้พร้อมกันหลายตัวอย่างในหนึ่งรอบ ลดเวลาเตรียมตัวอย่างสำหรับงานวิจัยและงานควบคุมคุณภาพ
- ให้ความละเอียดการบดได้ถึงระดับไมครอนหรือต่ำกว่า 1 ไมครอน ขึ้นอยู่กับชนิดวัสดุ เหมาะกับงานวิเคราะห์และงานพัฒนาวัสดุขั้นสูง
- รองรับตัวอย่างหลากหลายประเภท ทั้งวัสดุแข็ง กึ่งแข็ง อ่อน เปราะ เหนียว และตัวอย่างที่มีความชื้น รวมถึงงานผสมและทำให้เป็นเนื้อเดียวกันของอิมัลชันและเพสต์
- ใช้งานง่ายและปลอดภัยด้วยระบบล็อกโถบดแบบ Safe-Lock System และการควบคุมความเร็วด้วยไมโครโปรเซสเซอร์ ช่วยให้ได้ผลการบดที่สม่ำเสมอและทำซ้ำได้
ความแตกต่างของเครื่อง PULVERISETTE 5 รุ่น 2 Station และ 4 Station
| จำนวนสถานี (Stations) | 2 ตำแหน่งวางโถบด | 4 ตำแหน่งวางโถบด |
| จำนวนโถที่ใช้งานพร้อมกัน | ปกติใช้ 2 โถต่อรอบ (80, 250 หรือ 500 ml) | ใช้ได้สูงสุด 4 โถขนาด 500, 250 หรือ 80 ml และสามารถใส่โถเล็กหลายใบในรอบเดียวได้ |
| ปริมาณตัวอย่างรวมต่อรอบ | เหมาะกับงานปริมาณกลาง–มาก แต่เน้นไม่เกิน 2 โถต่อรอบ | รองรับปริมาณตัวอย่างต่อรอบได้มากกว่า เหมาะกับการเตรียมหลายตัวอย่างพร้อมกัน |
| กลุ่มงานที่เหมาะสม | ห้องแล็บที่มีจำนวนตัวอย่างต่อรอบไม่มาก เน้นควบคุมเงื่อนไขการบดได้ง่าย | ห้องแล็บ QC ศูนย์วิจัย หรือโรงงานที่มีจำนวนตัวอย่างสูง ต้องการลดเวลาเตรียมตัวอย่าง |
| ความเร็วรอบจานหมุน | ประมาณ 50 – 400 rpm | ประมาณ 50 – 400 rpm |
| หลักการบด / แรงเหวี่ยง | Planetary Ball Mill, แรงเหวี่ยงสูงสุดประมาณ 22 g | Planetary Ball Mill, แรงเหวี่ยงสูงสุดใกล้เคียงกัน |
| ความละเอียดสุดท้ายที่ทำได้ | ถึงระดับต่ำกว่า 1 µm / คอลลอยด์ (ขึ้นอยู่กับวัสดุและเวลา) | ถึงระดับต่ำกว่า 1 µm / คอลลอยด์ (ขึ้นอยู่กับวัสดุและเวลา) |
| การบดแห้ง / เปียก / แก๊สเฉื่อย | รองรับการบดแห้ง การบดเปียก และการบดในแก๊สเฉื่อย | รองรับการบดแห้ง การบดเปียก และการบดในแก๊สเฉื่อย |
| กำลังไฟ / แรงดันไฟ | ใช้ไฟ 200–240 V, 50–60 Hz, กำลังใกล้เคียง 1700 W (ขึ้นอยู่กับรุ่นย่อย) | ใช้ไฟ 200–240 V, 50–60 Hz, กำลังโดยรวมสูงกว่าเล็กน้อยตามจำนวนสถานี |
| ขนาดตัวเครื่องและน้ำหนัก | ขนาดกะทัดรัด เหมาะสำหรับตั้งบนโต๊ะในห้องแล็บ | ขนาดและน้ำหนักมากกว่าเล็กน้อย ต้องการพื้นที่ตั้งมากขึ้นเล็กน้อย |
| คำแนะนำการเลือกใช้งาน | เหมาะกับผู้ใช้ที่ต้องการ Planetary Ball Mill คุณสมบัติครบ จำนวนตัวอย่างต่อรอบไม่มาก และต้องการควบคุมต้นทุนเครื่อง | เหมาะกับผู้ใช้ที่ต้องเพิ่ม throughput เตรียมตัวอย่างหลายตัวอย่างในรอบเดียว เช่น ห้อง QC โรงงาน หรือห้องแล็บกลาง |
รายละเอียดเกี่ยวกับเครื่องบดตัวอย่าง FRITSCH PULVERISETTE 5 (2 Station)
- คุณสมบัติทางเทคนิด
- อุตสาหกรรมที่ใช้งาน
- รายการอุปกรณ์เสริม
- คำถามที่พบบ่อย
- Link รายละเอียดที่เกี่ยวข้อง
| รายการ | FRITSCH PULVERISETTE 5 Classic Line (2 Stations) – Specification |
|---|---|
| Working principle | impact force |
| Optimal for material type | hard, medium-hard, soft, brittle, tough, moist |
| Number of working stations | 2 |
| Grinding tools | Grinding bowls and grinding balls |
| Materials of the grinding tools | agate, sintered corundum, silicon nitride, zirconium oxide, hardened stainless steel, hardmetal tungsten carbide |
| Grinding bowl sizes | 500, 250, 80, 45, 12 ml |
| Grinding ball diameter | 0.1 - 40 mm |
| Max. feed size (depends on material) | 10 mm |
| Sample quantity | 0.5 – 450 ml |
| Final fineness (depends on material) | < 1 µm |
| Typical grinding time down to analytical fineness | 4 min |
| Grinding process | dry / wet |
| Grinding in inert gas | yes |
| Gas pressure and temperature measurement | yes |
| Rotational speed of main disk | 50 - 400 rpm |
| Transmission ratio planetary disk / grinding bowl | i relative = 1 : -2.19 |
| Effective diameter of main disk | ~ 250 mm |
| Centrifugal acceleration (g = 9.81 m/s²) | 22 g |
| Interfaces | yes |
| Electrical details | 200-240 V/1~, 50-60 Hz, 1730 Watt |
| Instrument also available in the following voltage | 100-120 V/1~, 50-60 Hz, 1470 Watt – order no. 05.6010.00 |
| Emission sound pressure level at the workplace | up to approx. LpAd = 83 dB (depending on material, bowls/balls, speed) |
| Weight | 100 kg |
| Dimensions (W x D x H) | Bench top instrument 58 x 67 x 57 cm |
| กลุ่มอุตสาหกรรมหลัก | ตัวอย่างอุตสาหกรรมย่อยที่ใช้งาน FRITSCH PULVERISETTE 5/2 |
|---|---|
| ธรณีวิทยาและวัสดุก่อสร้าง | ธรณีวิทยา, แร่วิทยา, เหมืองแร่, ปูนซีเมนต์, วัสดุก่อสร้าง |
| เซรามิก แก้ว และวัสดุอนินทรีย์ | เซรามิก, กระเบื้อง, แก้ว, ฟริตต์, วัสดุทนไฟ |
| โลหะและวัสดุขั้นสูง | โลหะ, โลหะผสม, ผงโลหะ, วัสดุแม่เหล็ก, วัสดุคอมโพสิต, วัสดุนาโน |
| เคมี สี และพอลิเมอร์ | เคมีภัณฑ์, สีและหมึกพิมพ์, พลาสติก, ยาง, พอลิเมอร์, สารเติมแต่ง |
| กลุ่มอุปกรณ์เสริม (Accessory Group) | รายละเอียด / การใช้งานโดยทั่วไป |
|---|---|
| โถบด (Grinding bowls) | โถบดสำหรับเครื่อง PULVERISETTE 5/2 Classic Line มีหลายขนาด เช่น 500 ml, 250 ml, 80 ml, 45 ml และ 12 ml ผลิตจากวัสดุหลากหลาย เช่น agate, sintered corundum, silicon nitride, zirconium oxide, hardened stainless steel และ hardmetal tungsten carbide เลือกตามชนิดตัวอย่างและระดับการปนเปื้อนที่ยอมรับได้ |
| ลูกบอลบด (Grinding balls) | ลูกบอลบดมีขนาดตั้งแต่ประมาณ 0.1 – 40 mm และมีวัสดุให้เลือกให้ตรงกับโถบด โดยทั่วไปจะใช้วัสดุโถและลูกบอลบดชนิดเดียวกัน เพื่อให้การถ่ายโอนพลังงานการบดมีประสิทธิภาพ และควบคุมการปนเปื้อนจากวัสดุของลูกบอลได้ง่าย |
| โถบดขนาดเล็ก 12 / 45 ml | โถบดขนาด 12 ml และ 45 ml สำหรับปริมาณตัวอย่างน้อย (เช่น 0.5 – 5 ml หรือไม่เกิน ~20 ml) เหมาะกับตัวอย่างมูลค่าสูง หรืองานทดลองที่มีปริมาณตัวอย่างจำกัด ใช้ร่วมกับ PULVERISETTE 5/2 และ PULVERISETTE 6 classic line |
| ฝา Gassing lid สำหรับบดในแก๊สเฉื่อย | ฝาโถชนิด Gassing lid พร้อมวาล์วและซีล สำหรับต่อแก๊สเฉื่อย (เช่น N2, Ar) ใช้กับโถบดขนาด 250 ml หรือ 500 ml ตามรุ่น เหมาะกับงาน mechanical alloying และวัสดุที่ไวต่อออกซิเจน/ความชื้น |
| ระบบวัดแรงดัน–อุณหภูมิในโถ (EASY GTM) | EASY GTM classic line เป็นระบบวัดแรงดันและอุณหภูมิในโถบดแบบต่อเนื่อง ใช้ร่วมกับโถบดที่รองรับ GTM เพื่อมอนิเตอร์กระบวนการบดแบบ real-time เหมาะสำหรับงานวิจัยที่ต้องควบคุมสภาวะการบดอย่างละเอียด |
| ชุดยึดโถบดและอะแดปเตอร์ | ชุดยึดโถบดและอะแดปเตอร์สำหรับติดตั้งโถขนาดต่าง ๆ ลงบนสถานีของเครื่อง PULVERISETTE 5/2 เช่น การติดตั้งโถ 80 ml สองใบในสถานีเดียว เพื่อเพิ่มจำนวนตัวอย่างต่อรอบ หรือตัวจับโถขนาดเล็กให้ใช้งานได้อย่างมั่นคง |
| ชุดเครื่องมือประกอบโถบด (Torque wrench / Tools) | ประแจแรงบิด (torque wrench) และชุดเครื่องมือสำหรับเปิด–ปิดฝาโถบด ใช้ร่วมกับระบบ Safe-Lock ของ FRITSCH เพื่อให้การล็อกโถบดแน่นและปลอดภัยตามแรงบิดที่ผู้ผลิตกำหนด |
| ซีล โอริง และอะไหล่สิ้นเปลือง | ซีลฝาโถ (seal ring), โอริง และอะไหล่สิ้นเปลืองอื่น ๆ สำหรับเปลี่ยนทดแทนเมื่อมีการสึกหรอ เพื่อให้ระบบซีลของโถบดยังคงประสิทธิภาพในการกันรั่วและรักษาแรงดันภายในโถ |
| คำถามที่พบบ่อย (FAQ) | คำตอบโดยย่อสำหรับ FRITSCH PULVERISETTE 5/2 Planetary Ball Mill |
|---|---|
| 1. FRITSCH PULVERISETTE 5/2 Planetary Ball Mill คือเครื่องประเภทไหน? | เป็นเครื่องบดตัวอย่างแบบ Planetary Ball Mill สำหรับงาน Sample Preparation ใช้แรงกระแทกและแรงเสียดสีเพื่อลดขนาดตัวอย่างในห้องปฏิบัติการ |
| 2. เครื่องรุ่นนี้บดวัสดุประเภทใดได้บ้าง? | บดได้ทั้งวัสดุแข็ง กึ่งแข็ง อ่อน เปราะ เหนียว และวัสดุที่มีความชื้น เช่น ผงแร่ เซรามิก เคมีภัณฑ์ พอลิเมอร์ และวัสดุนาโน |
| 3. ความละเอียดสุดท้ายที่ได้จากการบดอยู่ที่ประมาณเท่าไร? | โดยทั่วไปสามารถบดได้ละเอียดต่ำกว่า 1 ไมครอน และในบางกรณีใช้เป็นขั้นตอนหนึ่งในการเตรียมอนุภาคระดับนาโน ขึ้นอยู่กับชนิดวัสดุและเงื่อนไขการบด |
| 4. ใช้เวลาบดตัวอย่างนานแค่ไหนจึงจะได้ความละเอียดระดับวิเคราะห์? | เวลาบดโดยทั่วไปประมาณ 4 นาทีในการเข้าถึงระดับ analytical fineness แต่สามารถปรับเพิ่ม–ลดได้ตามชนิดตัวอย่าง ปริมาณ และสัดส่วนลูกบอลบด |
| 5. เครื่อง PULVERISETTE 5/2 รองรับการบดแบบแห้งและแบบเปียกหรือไม่? | รองรับทั้งการบดแบบแห้ง (dry grinding) และแบบเปียก (wet grinding) รวมถึงการใช้น้ำ สารละลาย หรือ solvent ที่เหมาะสมเป็นตัวช่วยบด |
| 6. สามารถบดในสภาวะแก๊สเฉื่อยได้หรือไม่? | สามารถต่อใช้งานในสภาวะแก๊สเฉื่อย (inert gas) ได้ เหมาะกับตัวอย่างที่ไวต่อการออกซิเดชันหรือมีปฏิกิริยากับบรรยากาศปกติ |
| 7. เครื่องมีจำนวนโถบดกี่โถ และใส่โถบดได้ขนาดเท่าไรบ้าง? | รุ่น PULVERISETTE 5/2 มี 2 สถานี สามารถใช้โถบดได้หลายขนาด เช่น 500, 250, 80, 45 และ 12 ml ให้เลือกตามปริมาณตัวอย่าง |
| 8. สามารถใส่ตัวอย่างได้ปริมาณเท่าไรต่อหนึ่งรอบการบด? | ปริมาณตัวอย่างที่แนะนำต่อรอบอยู่ที่ประมาณ 0.5 – 450 ml ขึ้นอยู่กับขนาดโถบด และควรแบ่งพื้นที่ในโถเป็นตัวอย่าง 1/3 ลูกบอลบด 1/3 และพื้นที่ว่าง 1/3 |
| 9. ขนาดตัวอย่างก่อนบด (feed size) สูงสุดประมาณเท่าไร? | ขนาดตัวอย่างเข้าแนะนำสูงสุดประมาณ 10 mm ทั้งนี้ขึ้นกับความแข็งและลักษณะของวัสดุ หากชิ้นใหญ่เกินไปควรบดหยาบด้วย Jaw Crusher ก่อน |
| 10. ต้องเลือกวัสดุของโถและลูกบอลบดอย่างไรให้เหมาะกับตัวอย่าง? | ควรเลือกวัสดุโถและลูกบอลบดให้แตกต่างจากวัสดุตัวอย่าง เพื่อลดการปนเปื้อน เช่น ใช้ agate หรือ zirconium oxide สำหรับงานวิเคราะห์ที่ต้องการความบริสุทธิ์สูง และใช้ hardened steel หรือ tungsten carbide สำหรับวัสดุแข็ง |
| 11. เครื่อง PULVERISETTE 5/2 เหมาะกับการเตรียมตัวอย่างสำหรับ XRF / XRD / ICP หรือไม่? | เหมาะมากสำหรับการเตรียมตัวอย่างก่อนการวิเคราะห์ด้วย XRF, XRD, ICP และการวิเคราะห์ขนาดอนุภาค เพราะให้ผงละเอียดและเนื้อเดียวกัน |
| 12. ความเร็วรอบในการบดปรับได้ช่วงใด และมีผลต่อการบดอย่างไร? | ความเร็วรอบจานหมุนหลักอยู่ในช่วงประมาณ 50 – 400 rpm โดยความเร็วที่สูงขึ้นจะให้พลังงานการบดมากขึ้น ลดเวลาในการบด แต่ต้องเลือกให้เหมาะกับความแข็งและปริมาณของตัวอย่าง |
| 13. มีข้อควรระวังด้านความปลอดภัยในการใช้งานเครื่องหรือไม่? | ผู้ใช้งานควรปิดฝาและล็อกโถบดให้แน่นก่อนเริ่มทำงาน ไม่เปิดฝาเครื่องขณะจานหมุนยังไม่หยุดสนิท สวมแว่นตานิรภัย และปฏิบัติตามคู่มือความปลอดภัยของ FRITSCH ทุกครั้ง |
| 14. จำเป็นต้องบำรุงรักษาอะไรบ้างเพื่อยืดอายุการใช้งานเครื่อง? | ควรทำความสะอาดโถบดและห้องเครื่องหลังใช้งาน ตรวจสอบซีลและชิ้นส่วนที่สึกหรอเป็นระยะ ไม่ให้ฝุ่นสะสมในช่องระบายอากาศ และใช้งานภายในช่วงน้ำหนักและเวลาที่ผู้ผลิตแนะนำ |
| 15. หากต้องการทดลองบดตัวอย่างใหม่ ควรเริ่มตั้งค่าจากอะไรเป็นอันดับแรก? | ควรเริ่มจากเลือกวัสดุและขนาดโถ/ลูกบอลบดที่เหมาะสม ตั้งค่าปริมาณตัวอย่างให้ไม่เกิน 1/3 ของโถ เลือกความเร็วรอบและเวลาในระดับกลาง ทดลองบดช่วงสั้น ๆ ก่อน แล้วจึงปรับเวลาและความเร็วเพิ่มเติมตามผลที่ได้ |
ตัวอย่างก่อนและหลังบด
