FRITSCH PULVERISETTE 19 Universal Variable Speed 50–700 rpm – เครื่องบดตัวอย่างสำหรับงาน Sample Preparation
เครื่องบดตัวอย่าง FRITSCH PULVERISETTE 19 Universal Variable Speed 50–700 rpm เป็นเครื่อง Universal Cutting Mill สำหรับการเตรียมตัวอย่างแห้ง (Sample Preparation) ทั้งในห้องปฏิบัติการและในโรงงานอุตสาหกรรม รุ่นนี้โดดเด่นด้วยระบบปรับความเร็วรอบที่สามารถปรับความเร็วได้ (Variable Speed Cutting Mill) สามารถตั้งค่าได้ละเอียดตั้งแต่ 50 ถึง 700 rpm ทำให้สามารถควบคุมกระบวนการบด (Comminution in Sample Preparation) ให้ได้ขนาดอนุภาคที่ต้องการได้อย่างแม่นยำ
เครื่องบด FRITSCH PULVERISETTE 19 เหมาะสำหรับบดวัสดุแห้งตั้งแต่อ่อนถึงแข็งปานกลาง ที่มีลักษณะยืดหยุ่นและมีเส้นใย เช่น ไม้ ราก ใบ ธัญพืช อาหารสัตว์ กระดาษ ยาง และพลาสติก เครื่องบดแบบใบมีดตัด (Cutting Mill for Sample Preparation) รุ่นนี้ให้ผลการบดที่เชื่อถือได้ ทำซ้ำได้อย่างสม่ำเสมอ (Reproducible Results in Sample Preparation) ด้วยขนาดตัวอย่างเข้าสูงสุด 70 × 80 มม. และอัตราการบด (Throughput) สูงสุด 60 ลิตร/ชม.
เครื่องบดตัวอย่าง FRITSCH รุ่นนี้ผ่านมาตรฐานความปลอดภัย CE และ ISO 9001 ผลิตจากโรงงานเยอรมนีที่มีคุณภาพสูง มาพร้อมมอเตอร์ 2.8kW และแรงบิด (Torque) สูงสุด 67 Nm ช่วยให้กระบวนการ Sample Preparation รวดเร็ว ทรงพลัง และแม่นยำ เหมาะอย่างยิ่งสำหรับงานวิจัย งานวิเคราะห์ในห้องแล็บ และโรงงานที่ต้องการเครื่องบดตัวอย่างที่มีความแม่นยำสูง อายุการใช้งานยาวนาน และประสิทธิภาพในการเตรียมตัวอย่างที่เชื่อถือได้
หลักการทำงานของเครื่องบดตัวอย่าง FRITSCH PULVERISETTE 19 Universal Variable Speed 50–700 rpm
เครื่องบดตัวอย่าง FRITSCH PULVERISETTE 19 Universal Variable Speed 50–700 rpm ใช้เทคนิคการทำงานแบบ การตัด (Cutting) และ การบด (Grinding) ด้วย ใบมีดหมุน (Rotor Knives) และ ใบมีดคงที่ (Fixed Knives) ทำงานร่วมกันเป็นกระบวนการ 3 ขั้นตอนหลัก:
ขั้นตอน 1: การตัดตัวอย่าง (Cutting)
ตัวอย่างจะถูกใส่ผ่านช่อง Funnel ด้านบนเข้าสู่เครื่อง ใบมีดหมุน (Rotor Knives) ที่หมุนด้วยความเร็วรอบแปรผันต่ำ (Variable Speed 50–700 rpm) จะตัดตัวอย่างให้เป็นชิ้นเล็กๆ จำนวนใบมีดหมุนขึ้นอยู่กับรุ่นและชุด rotor ที่เลือก ใบมีดคงที่ (Fixed Knives) ที่ติดตั้งบนผนังห้องบดจะช่วยยึดตัวอย่างและตัดสวนทางกับใบมีดหมุน ทำให้การตัดมีประสิทธิภาพสูงสุด ลดการเกิดความร้อนในตัวอย่างที่ไวต่ออุณหภูมิ
ขั้นตอน 2: การบดและการกรองขนาด (Grinding & Sieving)
หลังจากถูกตัดเป็นชิ้นเล็กๆ ตัวอย่างจะถูกบดและหมุนเข้าสู่ด้านบนของตะแกรง Sieve (Sieve Cassette) ที่ติดตั้งด้านล่างของห้องบด ตะแกรง Sieve จะทำหน้าที่กรองขนาดอนุภาคสุดท้าย โดยขนาดสุดท้ายจะขึ้นอยู่กับรูของตะแกรงที่เลือก (0.1–20 มม.) ตัวอย่างที่มีขนาดเล็กกว่ารูตะแกรงจะผ่านลงไปสู่ Collection Vessel ส่วนตัวอย่างที่มีขนาดใหญ่จะถูกบดและตัดต่อไปจนเล็กลง ทำซ้ำต่อไปจนกว่าตัวอย่างจะหมด
ขั้นตอน 3: การเก็บตัวอย่าง (Collection)
ตัวอย่างที่ถูกบดและกรองขนาดเรียบร้อยแล้วจะตกลงสู่ Collection Vessel (ถังเก็บตัวอย่าง) ที่ติดตั้งด้านล่างเครื่อง ระบบ Flywheel Mass ที่มีแรงบิดสูงถึง 67 Nm (ในรุ่นความเร็วรอบต่ำ 50–700 rpm) จะช่วยรักษาความเสถียรของมอเตอร์ ทำให้การบดตัวอย่างมีความสม่ำเสมอและเกิด reproducible results ในงาน Sample Preparation

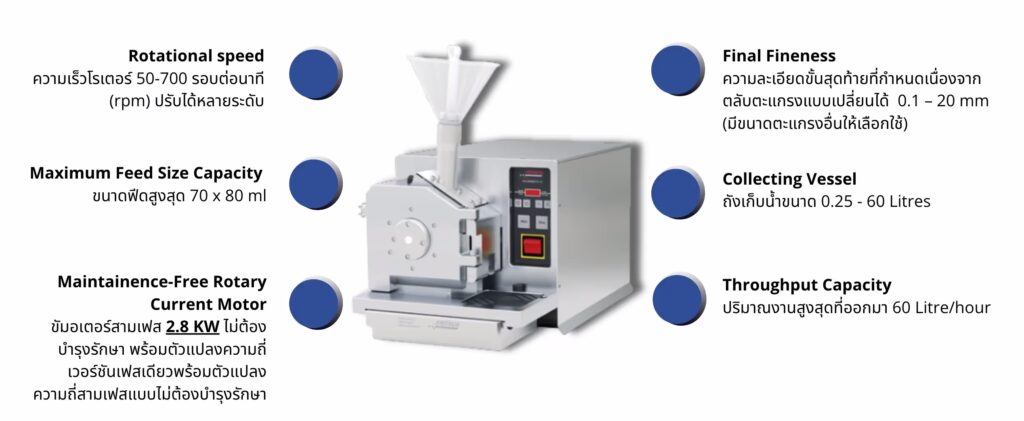

เครื่องบดตัวอย่าง FRITSCH PULVERISETTE 19 Universal Variable Speed 50–700 rpm มีคุณสมบัติพิเศษที่โดดเด่นกว่าเครื่องบดแบบใบมีดตัด (Cutting Mill) รุ่นอื่นๆ ในตลาด โดยเฉพาะสำหรับงาน Sample Preparation ที่ต้องการควบคุมความร้อนและความแม่นยำ ดังนี้
ปรับความเร็วรอบได้ละเอียด (Variable Speed 50–700 rpm)
ระบบปรับความเร็วรอบได้ละเอียดครั้งละ 10 rpm ตั้งแต่ 50 ถึง 700 rpm ช่วยให้ควบคุมกระบวนการบด (Comminution in Sample Preparation) ได้อย่างแม่นยำ เหมาะกับวัสดุไวต่อความร้อน (thermally sensitive) และวัสดุที่มีเส้นใย เช่น ไม้ ราก ใบ ธัญพืช อาหารสัตว์ พลาสติก และยาง
แรงบิดสูง (Torque up to 67 Nm)
มอเตอร์พร้อมแรงบิดสูงสุดถึง 67 Nm (ในรุ่นความเร็วรอบต่ำ 50–700 rpm) และระบบ Flywheel Mass ช่วยรักษาความเสถียรของมอเตอร์ ทำให้บดตัวอย่างได้รวดเร็ว สม่ำเสมอ และเกิด reproducible results ในงานวิเคราะห์ห้องปฏิบัติการ
ขนาดตัวอย่างเข้าใหญ่ (Feed Size 70×80 มม.)
รับตัวอย่างเข้าขนาดใหญ่สูงสุด 70×80 มม. ลดขั้นตอนการเตรียมตัวอย่างก่อนบด ประหยัดเวลาและเพิ่มประสิทธิภาพการทำงานในกระบวนการ Sample Preparation
รายละเอียดเกี่ยวกับเครื่องบดตัวอย่าง FRITSCH PULVERISETTE 19 Universal
- คุณสมบัติทางเทคนิด
- อุตสาหกรรมที่ใช้งาน
- รายการอุปกรณ์เสริม
- คำถามที่พบบ่อย
- Link รายละเอียดที่เกี่ยวข้อง
| รายการ | Specification ของเครื่องบดตัวอย่าง Pulverisette 19 Universal (50–700 rpm) |
|---|---|
| Working principle | Cutting |
| Optimal for material type | Hard, tough-elastic, temperature-sensitive samples |
| Cutting tools | Rotor with V-cutting edges and fixed knives, Rotor with notched edges and fixed knives, Rotor with straight cutting edges and fixed knives, Disk milling cutter rotor with indexable inserts and fixed knives |
| Materials of the cutting tools | Hardened stainless steel, Hardmetal tungsten carbide, Chromium-free tool steel, Stainless steel 316L, Chromium-free steel DC01 |
| Max. feed size (depending on the material and funnel) | 70 × 80 mm |
| Max. throughput (depending on the material and sieve size) | Up to 60 l/h |
| Final fineness (depends on sieve cassette - additional sieve sizes available) | Approx. 0.1 – 20 mm |
| Feeding | Batchwise / Continuous |
| Variable rotor speed | 50 – 700 rpm |
| Rotor peripheral speed | 0.26 – 3.66 m/s |
| Drive | Up to 2.8 kW three-phase motor with frequency converter and flywheel mass for stabilising the drive torque |
| Electrical details / torque | 380–400 V / 3~, 50–60 Hz, 2800 W, Torque up to 67 Nm |
| Emission sound pressure level at the workplace (DIN EN ISO 3746) | LpAd ≈ 75 dB (depending on the material to be ground, rotor and sieve cassette used) |
| Weight | 77 kg |
| Dimensions (W × D × H) | Table mounted, on support frame or on table-top stand: 44 × 79 × 56 cm |
| อุตสาหกรรม | ตัวอย่างการประยุกต์ใช้เครื่อง FRITSCH PULVERISETTE 19 Universal Variable Speed 50–700 rpm |
|---|---|
| Plastics and Textiles (พลาสติกและสิ่งทอ) | บดพลาสติก, film, เส้นใย, ผ้า, straw เพื่อเตรียมตัวอย่างวิเคราะห์ RoHS, REACH และทดสอบคุณสมบัติทางกายภาพ/เคมี [web:1] |
| Agriculture and Forestry (เกษตรกรรมและป่าไม้) | บดธัญพืช, อาหารสัตว์, ไม้, ราก, ใบ, straw สำหรับวิเคราะห์ส่วนประกอบทางอาหาร, ความชื้น, โปรตีน, และทดสอบคุณภาพผลผลิต [web:1] |
| Environment (สิ่งแวดล้อม) | เตรียมตัวอย่างจากดิน, biomass, recycled materials, secondary fuels/RDF สำหรับการวิเคราะห์มลพิษและคุณภาพสิ่งแวดล้อม [web:1][web:14] |
| RoHS Testing (การทดสอบ RoHS) | บดตัวอย่างพลาสติก, อิเล็กทรอนิกส์, และวัสดุเพื่อวิเคราะห์สารอันตรายตามมาตรฐาน RoHS โดยมีประสิทธิภาพดีกับวัสดุยาวไม่ต้องตัดเตรียม [web:1][web:14] |
| Analytic (งานวิเคราะห์ห้องปฏิบัติการ) | Sample Preparation สำหรับตัวอย่างแห้งแข็งปานกลาง, ยืดหยุ่น, และไวต่อความร้อน ก่อนวิเคราะห์ทางกายภาพและเคมีในแล็บ [web:1] |
| Construction Materials (วัสดุก่อสร้าง) | บดวัสดุเช่น ไม้, biomaterial, และวัสดุจากกระบวนการก่อสร้างเพื่อทดสอบคุณสมบัติและส่วนประกอบ [web:1] |
| Chemistry (เคมี) | เตรียมตัวอย่างวัสดุเคมี, พอลิเมอร์, และสารอินทรีย์สำหรับการวิเคราะห์องค์ประกอบและคุณภาพ [web:1] |
| Food Stuffs (อาหารและเครื่องดื่ม) | บดธัญพืช, อาหารสัตว์, ไม้, ราก, ใบสำหรับการวิเคราะห์คุณภาพอาหาร, ความชื้น, โปรตีน, และส่วนประกอบอื่นๆ พร้อมมีรุ่น stainless steel 316L ที่เหมาะสมกับอาหาร [web:1][web:14] |
| Recycling and Energy (รีไซเคิลและพลังงาน) | บดวัสดุรีไซเคิล, secondary fuels/RDF สำหรับการใช้ในการผลิตซีเมนต์,-generated power และกระบวนการพลังงานอื่นๆ [web:14] |
| Cannabis Processing (การprocessed กัญชา) | บดวัสดุจากกัญชาเพื่อวิเคราะห์ส่วนประกอบทางเคมีและคุณภาพในอุตสาหกรรมกัญชาทางการแพทย์และทั่วไป [web:14] |
| ประเภทอุปกรณ์เสริม | รายละเอียด | ตัวเลือกทั่วไป / สเปก | หมายเหตุสำหรับรุ่น PULVERISETTE 19 (50–700 rpm) |
|---|---|---|---|
| ชุดใบมีดตัด (Cutting tool sets) | ชุด rotor + fixed knives สำหรับวัสดุแต่ละประเภท | Rotor with V-cutting edges and fixed knives Rotor with notched edges and fixed knives Rotor with straight cutting edges and fixed knives Disk milling cutter rotor with indexable inserts and fixed knives | เลือกตามประเภทตัวอย่าง: เส้นใย, แข็ง, เหนียว, หรือไวต่อความร้อน |
| วัสดุใบมีด (Cutting tool materials) | วัสดุต่างๆ สำหรับ rotor และ fixed knives | Hardened stainless steel Hardmetal tungsten carbide Chromium-free tool steel Stainless steel 316L Chromium-free steel DC01 | 316L และเหล็กไร้โครเมียมเหมาะสำหรับอาหาร, ยา, และตัวอย่าง RoHS |
| ตะแกรงกรอง (Sieve cassettes) | ตะแกรงเปลี่ยนขนาดได้สำหรับตั้งค่าขนาดอนุภาคสุดท้าย | รูตะแกรงทั่วไปตั้งแต่ 0.1 – 20 มม. รูอื่นๆ เพิ่มเติมได้ตามสั่ง | กำหนด Final fineness (0.1–20 มม. ตามตะแกรง); cassette แบบมี patent รักษาความห่างคงตัวระหว่าง rotor และตะแกรง |
| ช่องใส่ตัวอย่าง (Funnel / feed hoppers) | ช่องใส่ตัวอย่างสำหรับประเภทต่างๆ | Funnelมาตรฐานสำหรับวัสดุชิ้นใหญ่ Funnelสำหรับวัสดุยาวและชิ้นใหญ่ (ราก, แถบ, แผ่น) Funnelสแตนเลสสำหรับงานอาหาร/ใช้งานหนัก | ขนาดตัวอย่างเข้าสูงสุด 70 × 80 มม. ตาม funnel และวัสดุ [page:0][web:31] |
| ถังเก็บตัวอย่าง (Collection vessels) | ถังเก็บตัวอย่างติดตั้งด้านล่างเครื่อง | ถังเก็บตัวอย่าง 3 ลิตร ถังขนาดใหญ่ 10 ลิตร สำหรับ throughput สูง | ใช้กับระบบ batchwise หรือ continuous; throughput สูงสุด 60 ลิตร/ชม. ขึ้นกับวัสดุและตะแกรง |
| Cyclone / ระบบ Sample exhaust | ไซโคลนแยกและ adapter สำหรับระบบ exhaust | Cyclone สำหรับวัสดุเบาและละเอียด Adapter สำหรับเชื่อมต่อระบบ exhaust | ช่วยระบายวัสดุเบา, เส้นใย, และไวต่อความร้อน; รองรับตะแกรงรูเล็ก |
| ขาตั้งและวิธีการติดตั้ง (Stands and mounting options) | โครงสร้างรองรับสำหรับหลายรูปแบบการใช้งาน | Table-top stand (ขาตั้งบนโต๊ะ) Support frame (ขาตั้งพื้น) Direct table mounting (ติดตั้งบนโต๊ะโดยตรง) | ขนาดรวม 44 × 79 × 56 ซม. (W × D × H) สำหรับทุกวิธีติดตั้ง |
| ใบมีดและอะไหล่เสริม (Additional knives and spare parts) | Rotor, fixed knives และชิ้นส่วนสึกหรอเพิ่มเติม | ชุดใบมีดตัดสำรอง Fixed knives สำรอง Seals และชิ้นส่วนสึกหรอเล็กๆ | แนะนำสำหรับใช้งานหนักและวัสดุกัดกร่อน |
| คำถาม (Q) | คำตอบ (A) |
|---|---|
| เครื่อง FRITSCH PULVERISETTE 19 Universalรุ่นใหม่ 50–700 rpm เหมาะกับวัสดุประเภทใด? | เหมาะกับวัสดุแข็ง, เหนียว,ยืดพันธุ์, และไวต่อความร้อน เช่น ไม้,ราก,ใบ,ธัญพืช,อาหารสัตว์,กระดาษ,ยาง,และพลาสติก [web:38] |
| ทำไมรุ่นนี้มีความเร็วรอบต่ำ 50–700 rpm? | ความรอบต่ำ (low-speed) ช่วยลดการเกิดความร้อน, ป้องกันการสูญเสียสารระเหยง่าย, และหลีกเลี่ยงส่วนย่อยละเอียดมากเกินไป เหมาะกับวัสดุไวต่อความร้อน [web:8] |
| แรงบิดสูงสุดของเครื่องรุ่นนี้สูงถึงเท่าใด? | แรงบิดสูงสุดถึง **67 Nm** ซึ่งสูงกว่ารุ่น 300–3000 rpm (30 Nm) ทำให้บดตัวอย่างแข็งและเหนียวได้ทรงพลังมากขึ้น [web:8][web:38] |
| เครื่องรุ่นนี้สามารถบดตัวอย่างได้ขนาดเท่าใด? | รับตัวอย่างเข้าสูงสุด **70 × 80 มม.** และบด throughput สูงสุด **60 ลิตร/ชม.** [web:38] |
| อนุภาคสุดท้าย (Final fineness) ที่ได้คือขนาดเท่าใด? | Final finenessประมาณ **0.1 – 20 มม.**, ขึ้นกับการเลือกตะแกรง (Sieve cassette) [web:38] |
| ความเร็วรอบของเครื่องสามารถปรับได้ละเอียดแค่ไหน? | ปรับความเร็วรอบได้ละเอียดครั้งละ **10 rpm** ตั้งแต่ **50 – 700 rpm** ทำให้คุมกระบวนการบดได้แม่นยำ [web:8] |
| เครื่องรุ่นนี้เหมาะสำหรับงาน RoHS หรือไม่? | เหมาะสำหรับ RoHS testing เพราะสามารถบดวัสดุยาว เช่น film, straw และเส้นใยโดยไม่ต้องตัดเตรียมก่อนบด ให้ particle reduction มีประสิทธิภาพสูง [web:38] |
| เครื่องรุ่นนี้ทำความสะอาดง่ายหรือไม่? | มีระบบ Optimised Clean Design ทำให้ถอดชิ้นส่วนบดได้ภายในไม่กี่วินาทีโดยไม่ต้องใช้เครื่องมือ ลดการปนเปื้อนระหว่างตัวอย่าง [web:38] |
| เครื่องรุ่นนี้ใช้มอเตอร์ขนาดเท่าใด? | ใช้มอเตอร์ 3 เฟส **2.8 kW** พร้อม frequency converter และ flywheel mass เพื่อรักษาความเสถียรของแรงบิด [web:8] |
| เครื่องรุ่นนี้ใช้กับแหล่งจ่ายไฟใดได้บ้าง? | ใช้กับ **380–460 V/3~, 50–60 Hz** (Version 3 เฟส) และมี Option **200–240 V/1~, 50–60 Hz** (Version 1 เฟส) [web:8] |
| เครื่องรุ่นนี้น้ำหนักสูงถึงเท่าใด? | น้ำหนัก **77 กก.** (ไม่รวมอะไหล่มาตรฐาน) และ **87 กก.** (รวมอะไหล่มาตรฐาน) [web:8] |
| เครื่องรุ่นนี้เหมาะกับงาน Sample Preparationประเภทใด? | เหมาะกับ Sample Preparation สำหรับวัสดุแข็ง,เหนียว,ยืดหยุ่น,และไวต่อความร้อนในงานวิจัย,งานวิเคราะห์,และโรงงานอุตสาหกรรม [web:38] |
| การปรับความเร็วรอบช่วยควบคุมกระบวนการบดอย่างไร? | การปรับความเร็วรอบให้สามารถเลือกความเร็วที่เหมาะสมกับชิ้นตัวอย่าง: • รอบต่ำ **(50–300 rpm)** สำหรับวัสดุไวความร้อน • รอบกลาง **(300–500 rpm)** สำหรับธัญพืช/อาหารสัตว์ • รอบสูง **(500–700 rpm)** สำหรับพลาสติก/ยาง [web:38] |
| เครื่องรุ่นนี้สามารถบดตัวอย่างแบบต่อเนื่องหรือไม่? | Yes, สามารถบดได้ทั้งแบบ **batchwise** (ครั้งละครั้ง) และ **continuous** (ต่อเนื่อง) ได้ [web:38] |
| เครื่องรุ่นนี้ผลิตจากโรงงานประเทศใด? | ผลิตจากโรงงานประเทศเยอรมนีตามมาตรฐานคุณภาพสูง CE และ ISO 9001 [web:38] |
| ทำไมรุ่นนี้แรงบิด 67 Nm สูงกว่ารุ่น 300–3000 rpm? | แรงบิดสูงเกิดจากการออกแบบ low-speed (50–700 rpm) ที่ให้แรงตัดสูงและอัตราการตัดต่ำ ทำให้ตัดแรงขึ้นและบดตัวอย่างแข็งได้อย่างมีประสิทธิภาพ [web:8] |
| เครื่องรุ่นนี้มีเสียงรบกวนระดับเท่าใด? | Emission sound pressure level ประมาณ **75 dB** (LpAd) ขึ้นกับวัสดุ, rotor และ sieve cassetteที่ใช้ [web:8] |
