เครื่องบดตัวอย่าง FRITSCH PULVERISETTE 19 Universal (300-3000 rpm)
เครื่องบดตัวอย่าง FRITSCH PULVERISETTE 19 Universal (300-3000 rpm) เป็นเครื่อง Cutting Mill แบบ Universal Cutting Mill สำหรับเตรียมตัวอย่างแห้ง (Sample Preparation) ในห้องปฏิบัติการและโรงงานอุตสาหกรรม รุ่นนี้โดดเด่นด้วยระบบปรับความเร็วรอบได้ละเอียด (Variable Speed) ตั้งแต่ 300 ถึง 3000 rpm ในขั้นละ 100 rpm ทำให้คุณสามารถควบคุมกระบวนการบด (Comminution) ให้ได้ขนาดอนุภาคที่ต้องการได้อย่างแม่นยำ
FRITSCH PULVERISETTE 19 Universal เหมาะสำหรับบดวัสดุแห้งตั้งแต่อ่อนจนถึงแข็งปานกลาง ที่มีลักษณะ ยืดหยุ่น และมีเส้นใย เช่น ไม้ ราก ใบ ธัญพืช อาหารสัตว์ กระดาษ ยาง และพลาสติก เครื่องบดแบบใบมีดตัด (Cutting Mill) รุ่นนี้ให้ผลลัพธ์ที่เชื่อถือได้ ทำซ้ำได้อย่างสม่ำเสมอ (Reproducible Results) ด้วยขนาดตัวอย่างเข้าสูงสุด 70×80 มม. และเครื่องสามารถบดตัวอย่างได้ (Throughput) สูงสุด 60 ลิตร/ชม.
เครื่องบดตัวอย่าง FRITSCH นี้ผ่านมาตรฐานความปลอดภัย CE และ ISO 9001 ผลิตจากโรงงานเยอรมันที่มีคุณภาพสูง มีมอเตอร์ 5 kW พร้อมแรงบิด (Torque) สูงสุด 30 Nm ทำให้บดตัวอย่างได้รวดเร็วและทรงพลัง เหมาะอย่างยิ่งสำหรับงานวิจัย งานวิเคราะห์ในห้องแล็บ และโรงงานที่ต้องการเครื่องบดที่มีความแม่นยำและอายุการใช้งานยาวนาน
หลักการทำงานของเครื่องบดตัวอย่าง FRITSCH Cutting Mill
หลักการทำงานของเครื่องบดตัวอย่าง FRITSCH PULVERISETTE 19 Universal ใช้การทำงานด้วยเทคนิคแบบการตัด (Cutting) และบด (Grinding) ด้วยใบมีดหมุน (Rotor Knives) และใบมีดคงที่ (Fixed Knives) ทำงานร่วมกันเป็นกระบวนการ 3 ขั้นตอนหลัก:
ขั้นตอน 1: การตัดตัวอย่าง (Cutting) ตัวอย่างจะถูกใส่ผ่านช่อง Funnel ด้านบนเข้าสู่เครื่อง ใบมีดหมุน (Rotor Knives) ที่หมุนด้วยความเร็วรอบสูง (300-3000 rpm) จะตัดตัวอย่างให้เป็นชิ้นเล็กๆ ใบมีดหมุนมีจำนวน 4-6 ใบ ขึ้นอยู่กับรุ่นที่เลือก ใบมีดคงที่ (Fixed Knives) ที่ติดตั้งบนผนังห้องบดจะช่วยยึดตัวอย่างและตัดสวนทางกับใบมีดหมุน ทำให้การตัดมีประสิทธิภาพสูงสุด
ขั้นตอน 2: การบดและการกรองขนาด (Grinding & Sieving) หลังจากถูกตัดเป็นชิ้นเล็กๆ ตัวอย่างจะถูกบดและหมุนเข้าสู่ด้านบนของตะแกรง Sieve (Sieve Cassette) ที่ติดตั้งด้านล่างของห้องบด ตะแกรง Sieve จะทำหน้าที่กรองขนาดอนุภาคสุดท้าย โดยขนาดสุดท้ายจะขึ้นอยู่กับรูของตะแกรงที่เลือก (0.1-20 มม.) ตัวอย่างที่มีขนาดเล็กกว่ารูตะแกรงจะผ่านลงไปสู่ Collection Vessel ส่วนตัวอย่างที่มีขนาดใหญ่จะถูกบดและตัดต่อไปจนเล็กลงทำซ้ำต่อไปจนกว่าตัวอย่างจะหมด
ขั้นตอน 3: การเก็บตัวอย่าง (Collection) ตัวอย่างที่ถูกบดและกรองขนาดเรียบร้อยแล้วจะตกลงสู่ Collection Vessel (ถังเก็บตัวอย่าง) ที่ติดตั้งด้านล่างเครื่อง ระบบ Flywheel Mass ที่มีแรงบิดสูงถึง 30 Nm จะช่วยรักษาความเสถียรของมอเตอร์ ทำให้การบดตัวอย่างมีความสม่ำเสมอและ reproducible results
เครื่องบดแบบใบมีดตัด (Cutting Mill) ของ FRITSCH ในรุ่นนี้มีระบบปรับความเร็วรอบได้ละเอียด (Variable Speed) ตั้งแต่ 300 ถึง 3000 rpm โดยปรับขึ้น-ลง ได้ครั้งละ 100 rpm ทำให้สามารถเลือกความเร็วรอบที่เหมาะสมกับแต่ละประเภทตัวอย่างได้อย่างแม่นยำ เช่น การบดตัวอย่างประเภทไม้ ต้องการความเร็วรอบต่ำ (300-500 rpm) เพื่อลดการเกิดความร้อน ส่วนพลาสติก ต้องการความเร็วรอบสูง (1500-2000 rpm) เพื่อให้บดละเอียด

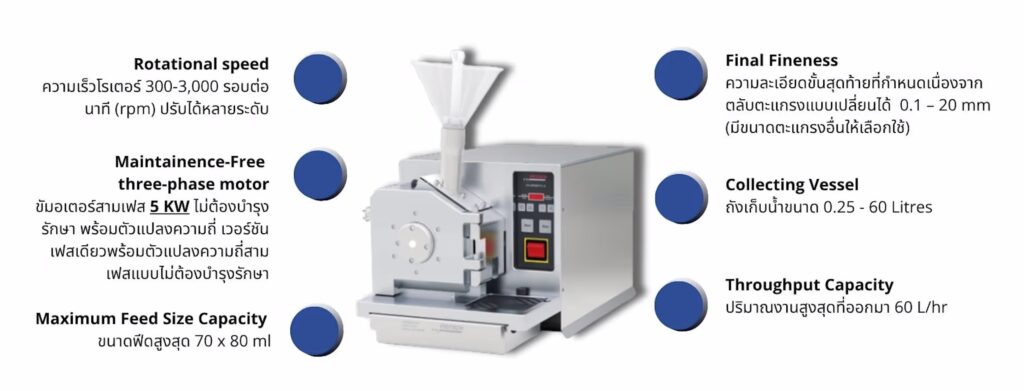

คุณสมบัติของเครื่องบดตัวอย่าง FRITSCH PULVERISETTE 19 Universal รุ่นปรับความเร็วรอบการบดของใบมีดโรเตอร์ 300-3000 รอบ/นาที (RPM)
เครื่องบดตัวอย่าง FRITSCH PULVERISETTE 19 Universal มีคุณสมบัติพิเศษที่โดดเด่นกว่าเครื่องบดแบบใบมีดตัด (Cutting Mill) รุ่นอื่นๆ ในตลาด ดังนี้:
- ปรับความเร็วรอบได้ละเอียด (Variable Speed 300-3000 rpm)
ระบบปรับความเร็วรอบได้ละเอียดครั้งละ 100 rpm ตั้งแต่ 300 ถึง 3000 rpm ช่วยให้ควบคุมกระบวนการบด (Comminution) ได้อย่างแม่นยำ เหมาะกับวัสดุหลากหลายประเภท
- แรงบิดสูง (Torque 30 Nm)
มอเตอร์ 5 kW พร้อมแรงบิดสูงสุด 30 Nm และระบบ Flywheel Mass ช่วยรักษาความเสถียรของมอเตอร์ ทำให้บดตัวอย่างได้รวดเร็ว สม่ำเสมอ และ reproducible results
- ขนาดตัวอย่างเข้าใหญ่ (Feed Size 70×80 มม.)
รับตัวอย่างเข้าขนาดใหญ่สูงสุด 70×80 มม. ลดขั้นตอนการเตรียมตัวอย่างก่อนบด ประหยัดเวลาและเพิ่มประสิทธิภาพการทำงาน
- ปริมาณการบดตัวอย่างสูงสุดที่เครื่องสามารถทำได้ (Throughput 60 L/h)
บดตัวอย่างได้รวดเร็วด้วยอัตราสูงสุด 60 ลิตร/ชม. เหมาะกับงานที่ต้องการปริมาณตัวอย่างมาก
- ขนาดสุดท้ายหลังการบด (Final Fineness 0.1-20 มม.)
เลือกขนาดตะแกรง (Sieve) ได้ตามต้องการ 0.1-20 มม. ทำให้ได้ขนาดอนุภาคสุดท้ายที่แม่นยำ
- ออกแบบให้ทำความสะอาดง่าย (Optimised Clean Design)
ห้องบดออกแบบให้ทำความสะอาดง่าย ช่วยลดเชื้อปนเปื้อนระหว่างตัวอย่าง ลดความเสี่ยงการปนเปื้อน (Cross-Contamination)
รายละเอียดเกี่ยวกับเครื่องบดตัวอย่าง FRITSCH PULVERISETTE 19 Universal
- คุณสมบัติทางเทคนิด
- อุตสาหกรรมที่ใช้งาน
- รายการอุปกรณ์เสริม
- คำถามที่พบบ่อย
- Link รายละเอียดที่เกี่ยวข้อง
| รายการ | Specification ของเครื่องบดตัวอย่าง Pulverisette 19 Universal |
|---|---|
| Working principle | Cutting |
| Optimal for material type | Medium-hard, soft, brittle, tough, fibrous |
| Cutting tools | Rotor with V-cutting edges and fixed knives, Rotor with notched edges and fixed knives, Rotor with straight cutting edges and fixed knives, Disk milling cutter rotor with indexable inserts and fixed knives |
| Materials of the cutting tools | Hardened stainless steel, Hardmetal tungsten carbide, Chromium-free tool steel, Stainless steel 316L, Chromium-free steel DC01 |
| Max. feed size (depending on the material and funnel) | 70 × 80 mm |
| Max. throughput (depending on the material and sieve size) | Up to 60 l/h |
| Final fineness (depends on sieve cassette - additional sieve sizes available) | Approx. 0.1 – 20 mm |
| Feeding | Batchwise / Continuous |
| Variable rotor speed (depending on voltage and frequency) | 300 – 3000 rpm |
| Rotor peripheral speed | 1.57 – 15.7 m/s |
| Drive | Up to 5 kW three-phase motor with frequency converter and flywheel mass for stabilising the drive torque |
| Electrical details / torque | 380–460 V / 3~, 50–60 Hz, 5000 W, Torque up to 30 Nm |
| Emission sound pressure level at the workplace (DIN EN ISO 3746) | LpAd ≈ 78 dB (depending on the material to be ground, rotor and sieve insert used) |
| Weight | Approx. 77 kg |
| Dimensions (W × D × H) | Table mounted, on support frame or on table-top stand: 44 × 79 × 56 cm |
| อุตสาหกรรม | ตัวอย่างการใช้งานกับเครื่อง FRITSCH P19 Universal |
|---|---|
| เภสัชกรรมและยา | บดตัวอย่างสมุนไพร, วัตถุดิบยา, เม็ดยา, วัสดุห่อหุ้มยา, เตรียมตัวอย่างสำหรับการวิเคราะห์ส่วนผสมและสารออกฤทธิ์ |
| อาหารและเครื่องดื่ม | บดธัญพืช, ผลไม้แห้ง, สมุนไพร, เครื่องเทศ, ผงชา, กาแฟบด, เตรียมตัวอย่างสำหรับวิเคราะห์สารอาหาร, สารปนเปื้อน |
| เกษตรและปศุสัตว์ | บดอาหารสัตว์, รากพืช, ใบพืช, เมล็ดธัญพืช, เตรียมตัวอย่างสำหรับวิเคราะห์โปรตีน, ไขมัน, สารอาหารในพืชและอาหารสัตว์ |
| เคมีและวัสดุศาสตร์ | บดพลาสติก, ยาง, วัสดุคอมโพสิต, วัสดุผง, เตรียมตัวอย่างสำหรับการวิเคราะห์ทางเคมี, โครงสร้างวัสดุ, และคุณสมบัติทางกล |
| สิ่งแวดล้อมและดิน | บดตัวอย่างดิน, ตะกอน, วัสดุจากสิ่งแวดล้อม, เตรียมตัวอย่างสำหรับวิเคราะห์โลหะหนัก, สารเคมี, และสารอินทรีย์ |
| ไม้และกระดาษ | บดไม้, เศษไม้, กระดาษ, เยื่อกระดาษ, เตรียมตัวอย่างสำหรับวิเคราะห์เซลลูโลส, ลิกนิน, และคุณภาพไม้ |
| พลาสติกและยาง | บดพลาสติก AD, ยางธรรมชาติ, ยางสังเคราะห์, เศษวัสดุพลาสติกและยาง, เตรียมตัวอย่างสำหรับวิเคราะห์คุณสมบัติทางกายภาพและเคมี |
| วิจัยและพัฒนา (R&D) | เตรียมตัวอย่างสำหรับงานวิจัยหลากหลายสาขา, งานวิเคราะห์ในห้องปฏิบัติการ, การทดสอบวัสดุใหม่, และการพัฒนาผลิตภัณฑ์ |
| มหาวิทยาลัยและสถาบันการศึกษา | ใช้ในห้องปฏิบัติการสอน, งานวิจัยนักศึกษา, งานวิเคราะห์ตัวอย่างทางวิทยาศาสตร์, การทดลองในสาขาเคมี, ชีววิทยา, วัสดุศาสตร์ |
| โรงงานอุตสาหกรรมทั่วไป | ควบคุมคุณภาพวัตถุดิบ, ตรวจสอบคุณภาพผลิตภัณฑ์, บดตัวอย่างสำหรับการวิเคราะห์คุณภาพในกระบวนการผลิต |
| อุปกรณ์เสริม | รายละเอียด |
|---|---|
| กรวยป้อนตัวอย่าง (Funnel) | กรวยป้อนตัวอย่างสำหรับใส่ตัวอย่างเข้าสู่ห้องบด, มีช่องเปิดกว้างสำหรับใส่ตัวอย่างขนาดใหญ่, วัสดุป้องกันการปนเปื้อน |
| ชุดตะแกรง (Sieve Cassette) | ตะแกรงกรองขนาดอนุภาคสุดท้าย, มีหลายขนาดรูให้เลือก: 0.2, 0.5, 1, 2, 4, 6, 8, 10, 20 มม. |
| ถังเก็บตัวอย่าง (Collection Vessel) | ถังเก็บตัวอย่างที่ถูกบดและกรองขนาดเรียบร้อยแล้ว, วัสดุพลาสติกหรือสแตนเลส, ขนาด 1, 2, 5 ลิตร |
| ใบมีดหมุน (Rotor Knives) - แบบคมตัดรูปตัว V | ใบมีดหมุน 4-6 ใบ, คมตัดรูปตัว V, วัสดุ: สแตนเลสชุบแข็ง, ทังสเตนคาร์ไบด์ |
| ใบมีดหมุน (Rotor Knives) - แบบคมตัดหยัก | ใบมีดหมุน 4-6 ใบ, คมตัดหยัก, วัสดุ: สแตนเลสชุบแข็ง, ทังสเตนคาร์ไบด์ |
| ใบมีดหมุน (Rotor Knives) - แบบคมตัดตรง | ใบมีดหมุน 4-6 ใบ, คมตัดตรง, วัสดุ: สแตนเลสชุบแข็ง, ทังสเตนคาร์ไบด์ |
| ใบมีดติดตายตัว (Fixed Knives) | ใบมีดติดตรึงบนผนังห้องบด, ช่วยยึดและตัดสวนทางกับใบมีดหมุน, วัสดุ: สแตนเลสชุบแข็ง, ทังสเตนคาร์ไบด์ |
| ชุดใบมีดดิสก์มิลลิ่ง (Disk Milling Cutter Rotor) | ใบมีดแบบดิสก์มิลลิ่งพร้อมเม็ดมีดเปลี่ยนได้, เหมาะสำหรับวัสดุแข็งปานกลางถึงสูง, เม็ดมีดเปลี่ยนได้ |
| ขาตั้งโต๊ะ (Table-top Stand) | ขาตั้งสำหรับติดตั้งเครื่องบนโต๊ะ, วัสดุเหล็กชุบ, มีระบบกันสะเทือน, ขนาด 44 × 79 × 56 ซม. |
| ฐานรอง (Support Frame) | ฐานรองสำหรับติดตั้งเครื่องบนพื้น, วัสดุเหล็กชุบ, มีระบบกันสะเทือน, เหมาะสำหรับใช้งานหนัก |
| ฝาปิดห้องบด (Closing Door) | ฝาปิดห้องบดพร้อมระบบล็อคความปลอดภัย, มีระบบ Sensor ตรวจสอบการปิด, วัสดุสแตนเลส |
| ชุดทำความสะอาด (Cleaning Kit) | ชุดอุปกรณ์ทำความสะอาดห้องบด, ใบมีด, ตะแกรง, มีแปรง, ผ้าเช็ด, สารทำความสะอาดเฉพาะ |
| ชุด備ชิ้นส่วน (Spare Parts Kit) | ชุด備ชิ้นส่วนสำหรับเปลี่ยน: ใบมีดหมุน, ใบมีดตรึง, ตะแกรง, ฝาปิด, โอริง, สำหรับใช้งาน 1-2 ปี |
| คู่มือการใช้งาน (Operating Manual) | คู่มือภาษาไทยและภาษาอังกฤษ, มีขั้นตอนติดตั้ง, ใช้งาน, บำรุงรักษา, เปลี่ยนชิ้นส่วน, ฟอร์มความปลอดภัย |
| ระบบ Tooling Mode | ระบบบล็อกโรเตอร์เมื่อเปิดประตู (เฉพาะรุ่น 300-3000 rpm), ช่วยเปลี่ยนอุปกรณ์ได้ปลอดภัยมากขึ้น |
| คำถาม | คำตอบ |
|---|---|
| เครื่อง P19 Universal เหมาะสำหรับบดวัสดุประเภทใด? | เหมาะกับวัสดุแห้งตั้งแต่อ่อนจนถึงแข็งปานกลาง: เศียว, ยืดหยุ่น, มีเส้นใย เช่น ไม้, ธัญพืช, สมุนไพร, พลาสติก, ยาง, อาหารสัตว์, กระดาษ |
| ความเร็วรอบ 300-3000 rpm สามารถปรับได้ละเอียดแค่ไหน? | ปรับได้ละเอียดในขั้นละ 100 rpm ตั้งแต่ 300 ถึง 3000 rpm |
| ขนาดตัวอย่างเข้าสูงสุดเป็นเท่าไหร่? | 70 × 80 มม. (ขึ้นกับวัสดุและชนิดกรวยป้อน) |
| อัตราการผ่านสูงสุดเป็นเท่าไหร่? | สูงสุดประมาณ 60 ลิตร/ชั่วโมง (ขึ้นกับวัสดุและขนาดรูตะแกรง) |
| ขนาดสุดท้าย (Final Fineness) ที่ได้เป็นเท่าไหร่? | ประมาณ 0.1 – 20 มม. (ขึ้นกับตะแกรงในชุดตะแกรง) |
| ปรับความเร็วรอบต่ำ (300-500 rpm) สำหรับวัสดุประเภทใด? | สำหรับไม้และวัสดุที่มีเส้นใย เพื่อลดการเกิดความร้อนขณะบด |
| ปรับความเร็วรอบสูง (1500-2000 rpm) สำหรับวัสดุประเภทใด? | สำหรับพลาสติกและวัสดุแข็งปานกลาง เพื่อให้บดละเอียดมากขึ้น |
| แรงบิด (Torque) ของเครื่องเป็นเท่าไหร่? | สูงสุด 30 Nm พร้อมมอเตอร์ 5 kW และระบบ Flywheel Mass |
| สามารถป้อนตัวอย่างแบบต่อเนื่อง (Continuous) ได้หรือไม่? | ได้ สามารถป้อนแบบครั้งละชุด (Batchwise) หรือป้อนต่อเนื่อง (Continuous) |
| มีชุดใบมีดกี่แบบให้เลือก? | มี 4 แบบ: (1) Rotor Cauft V, (2) Rotor Cauft หยัก, (3) Rotor Cauft ตรง, (4) Disk Milling พร้อมเม็ดมีดเปลี่ยนได้ |
| วัสดุของใบมีดมีชนิดใดบ้าง? | 5 ชนิด: สแตนเลสชุบแข็ง, ทังสเตนคาร์ไบด์, เหล็กปลอดโครเมียม, สแตนเลส 316L, เหล็ก DC01 |
| ระดับเสียงรบกวน (Sound Pressure Level) เป็นเท่าไหร่? | LpAd ≈ 78 dB ตามมาตรฐาน DIN EN ISO 3746 |
| น้ำหนักเครื่องและขนาดภายนอกเป็นเท่าไหร่? | น้ำหนัก 77 กก., ขนาด 44 × 79 × 56 ซม. (ติดตั้งวางโต๊ะ/ฐานรอง/ขาตั้งโต๊ะ) |
| ข้อมูลไฟฟ้าของเครื่องเป็นเท่าไหร่? | 380–460 V / 3~, 50–60 Hz, 5000 W, แรงบิดสูงสุด 30 Nm |
| มีการรับประกันและบริการหลังการขายในไทยหรือไม่? | มี Color Global Thailand เป็นผู้จัดจำหน่ายอย่างเป็นทางการ มีการรับประกันและบริการหลังการขาย |
- หน้ารวมผลิตภัณฑ์เครืองบดตัวอย่าง FRITSCH และรูปตัวอย่างก่อนและหลังบด
- รายละเอียดเครื่องบดตัวอย่าง Pulverisette 19 Variable Speed 50-700 RPM (International)
- รายละเอียดเครื่องบดตัวอย่าง Pulverisette 19 Large Variable Speed 50-700 RPM (International)
- รายละเอียดเครื่องบดตัวอย่าง Pulverisette 19 Large Variable Speed 300-3000 RPM (International)
- รายละเอียดเครื่องบดตัวอย่าง Pulverisette 19 Large (International)
ตัวอย่างก่อนและหลังบด
บริษัท คัลเลอ โกลโบล จำกัด เป็นผู้นำเข้าและตัวแทนจำหน่ายเครื่องบดตัวอย่างและเครื่องเตรียมตัวอย่าง FRITSCH อย่างเป็นทางการเพียงผู้เดียวในประเทศไทย ให้บริการทั้งด้านการจำหน่าย ให้คำปรึกษา การทดสอบตัวอย่าง และบริการหลังการขายสำหรับเครื่องบดตัวอย่างรุ่น PULVERISETTE 19 Variable Speed 300-3000 RPM รวมถึงเครื่องรุ่นอื่น ๆ ในตระกูล FRITSCH ทีมงาน Color Global มีประสบการณ์ในการเลือกเครื่องมือที่เหมาะสมกับประเภทตัวอย่างและกระบวนการผลิตของลูกค้าในอุตสาหกรรมต่าง ๆ พร้อมสนับสนุนการติดตั้ง อบรมการใช้งาน และการบำรุงรักษาเครื่องบดและเครื่องเตรียมตัวอย่างอย่างต่อเนื่อง
สามารถติดต่อขอข้อมูลผ่านช่องทางไลน์ หรือส่งข้อมูลผ่านแบบฟอร์มติดต่อขอรายละเอียดบนเว็บ ได้ผ่านช่องทางติดต่อที่ระบุบนเว็บไซต์ Color Global หรือสามารถติดต่อผ่านช่องทาง Line Officeial Account ได้ที่ @colorglobal เพื่อขอใบเสนอราคาและนัดสาธิตเครื่องได้โดยตรงครับ
